Kolon Aplikasyon Planlarının Hazırlanması
Genel
Kolonlarla ilgili donatı, boyutlar, metraj gibi önemli bilgilere kolon aplikasyon planı içerisinde yer verilebilir.

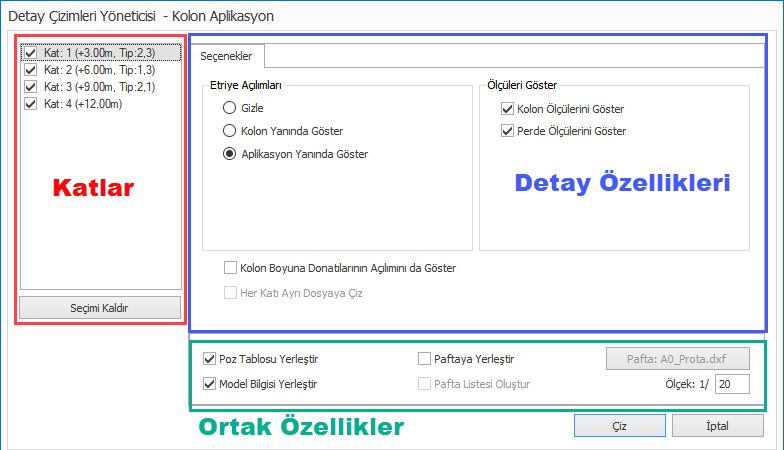

Kolon Aplikasyon penceresi 3 bölümden oluşur.
Katlar : Seçilen katların kolon aplikasyon planları oluşturulur.
Detay Özellikleri: Her bir detay tipi için istenen seçenekler seçilebilir.
Ortak Özellikler: Bu bölümde antet, ölçek, model bilgisi ve poz tablosu gibi seçenekler çizime eklenebilir.
Kolon Aplikasyon Planının Çizdirilmesi
Sol tarafta yer alan çizimler panelinde yer alan Kolon Apliksyon Planları'nın üzerine farenizle gelerek sağ tıklayın. Detay Çizimleri Yöneitici-Kolon Aplikasyon penceresi karşınıza geldkiten sonra istediğiniz ayarları yapıp Çiz butonuna basın. Daha sonra ekranda çizimlerin başlayacağı sol üst noktayı gösterin. Kolon Aplikasyon planları oluşturulacaktır.
Etriye Açılımları
Gizle: Link Details: Kolon etriye bilgileri çizdirilen planlarda gizlenir.
Kolon yanında göster: Bu seçeneği seçtikten sonra etriye çizimleri kolon yanında gösterilir.
Aplikasyon yanında göster: Bu seçeneği seçtikten sonra etriye çizimleri plan yanında gösterilir.
Ölçüleri Göster
Kolon ölçülerini göster: Kolon ölçüleri aplikasyon planında gösterilir.
Perde ölçülerini göster: Perde ölçüleri aplikasyon planında gösterilir.
Kolon boyuna donatılarının açılımını da göster: Kolonun boyuna donatı açılımları plan yanında çizdirilir.
