Aktif Pencere Ayarları ve Görsel Sorgulama
Oluşturmuş olduğunuz Plan ve 3-Boyutlu pencerelerin her birinde görünüm ayarlarında ek değişiklikler yapabilmek amacıyla Görüntü sekmesi altında yer alan Görsel Sorgulama seçeneğini kullanabilirsiniz.

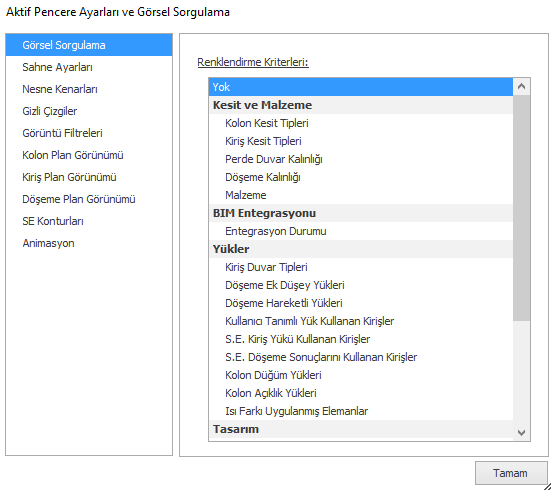

Görsel Sorgulama
ProtaStructure, tasarım durumu, malzeme tipleri, kiriş duvar yükleri vb. çeşitli kriterleri farklı renklerle tarayarak modeli incelemenize olanak tanır.
Modellemenin doğruluğunu kontrol etmek amaçlı çok kullanışlı görsel bir araçtır. Görsel Sorgulamaya ait sık kullanılan opsiyonlar ayrıca Düzenle sekmesinde de bulunmaktadır.
Görsel sorgulama aktifken de modelleme yapmaya devam edilebilir. Modelleme yaptıkça renkler otomatik olarak güncellenecektir.

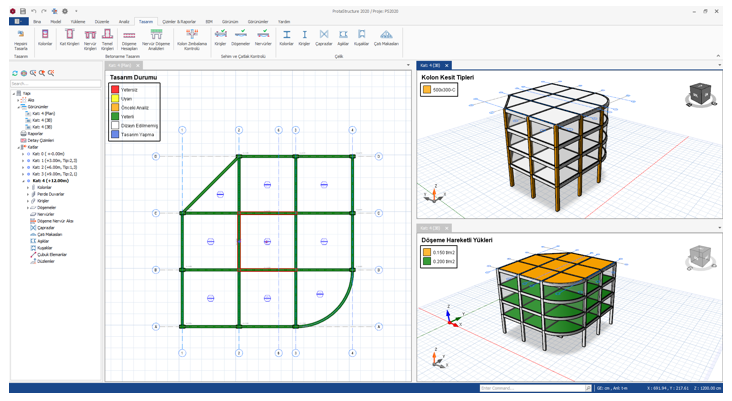

Örneğin, bir pencerede farklı Kiriş Duvar Tiplerini taşıyan kirişler farklı renklerle belirtilirken, başka model pencerelerinde Döşeme Hareketli Yükleri,
Kullanılan Malzemeler, Tasarım Durumu gibi farklı görsel sorgulamalar ayarlanabilir.
Sahne Ayarları
Pencerelerdeki görüntü özelliklerini kontrol eder ve ızgara çizgilerini, koordinat eksenlerini açıp kapatmanıza olanak sağlar.

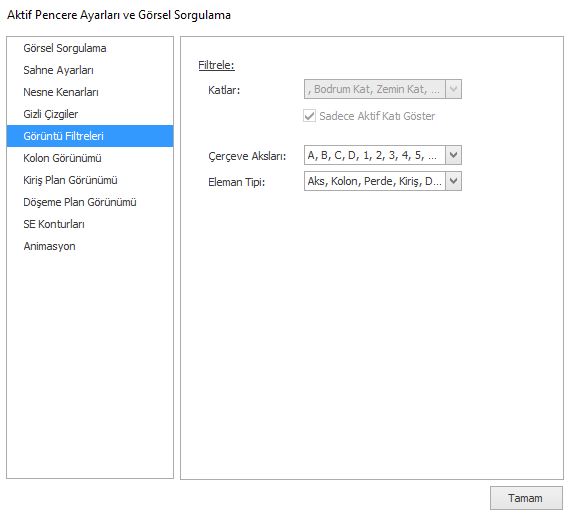

Görüntü Filtreleri
Sadece çalışılan kat, tüm katlar ya da bazı katlar görüntülenmek istenebilir. Bunun için Katlar bölümünde görüntülenmesini istemediğiniz katların yanlarında yer alan
kutucuklardaki işareti kaldırabilirsiniz. Sadece Aktif Katı Göster kutucuğunu işaretlerseniz sadece çalışılan kat gösterilecektir.
Çerçeve Aksları bölümünde çizim alanında görüntülenmesini istemediğiniz aksların yanlarındaki kutucuklardaki işareti kaldırabilirsiniz.
Benzer şekilde Eleman Tipi bölümünde yer alan grupların yanlarındaki kutucuklardaki işareti kaldırarak istemediğiniz eleman tipini görüntüden kaldırabilirsiniz.
Kolon Plan Görünümü
Kolon ve perdelerdeki eksenel kuvvetlerin, moment, kesme kuvvetlerinin ve kolon düğüm yüklerinin plan görüntüsünde gösterilmesini sağlar.
Buradaki kutucuklar sadece plan penceresi aktifken seçilebilmektedir.
Kiriş Plan Görünümü
Tuğla /bölme duvar etiketinin, duvar yükünün ve yüksekliğinin planda gösterilmesini ve renk ataması yapılmasını sağlar.
Buradaki kutucuklar sadece plan penceresi aktifken seçilebilmektedir.
Döşeme Plan Görünümü
Döşemeler üzerindeki sabit ve hareketli yüklerin planda gösterilmesini sağlar. Nervür kiriş boyları ve numaraları da bu menüdeki seçenekler yardımıyla plan
penceresinde gösterilebilir. Buradaki kutucuklar sadece plan penceresi aktifken seçilebilmektedir.

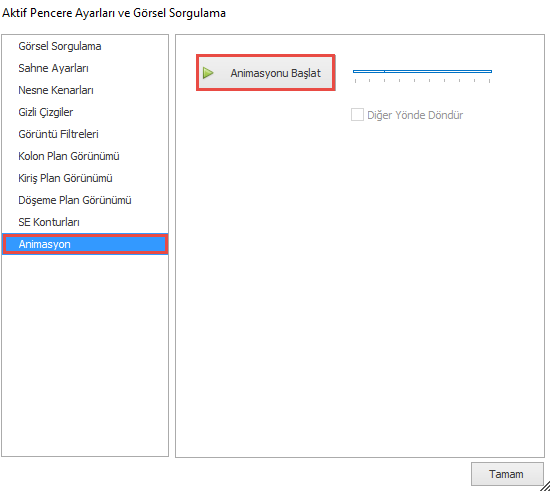

Animasyon
