Kolon Donatı Detaylarının Oluşturulması
Kolon Boy Açılımlarının Çizdirilmesi (Tüm Katlar)

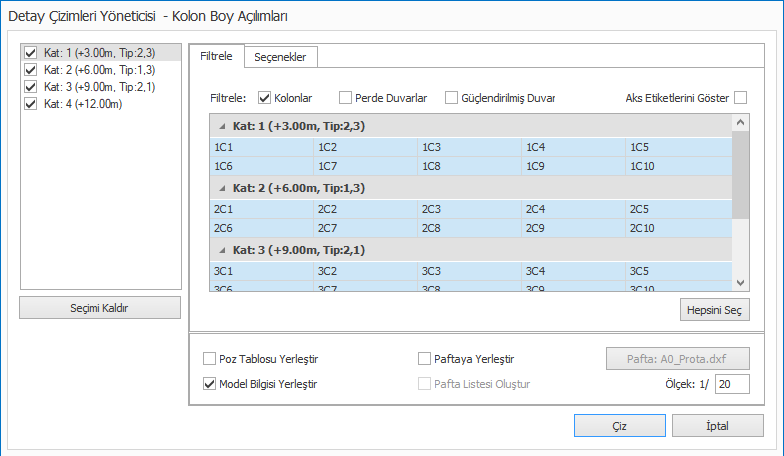

Kolon donatı detayları, Kolon Detay Açılımları bölümünden istenilen sayıda farklı ayarlar ile çizdirilebilir. Bunun için Çizimler penceresinden Kolon Detay Açılımları başlığının üzerine gelerek sağ tıklayın. Kolon Boy Açılımlarını Çiz seçeneğini işaretleyin. Detay Çizimleri Yöneticisi - Kolon Boy Açılımları penceresinden gerekli ayarları yapıp Çiz butonuna basın. Ekranda gösterilen noktaya tüm katları içeren kolon donatı detayları yerleştirilecektir.

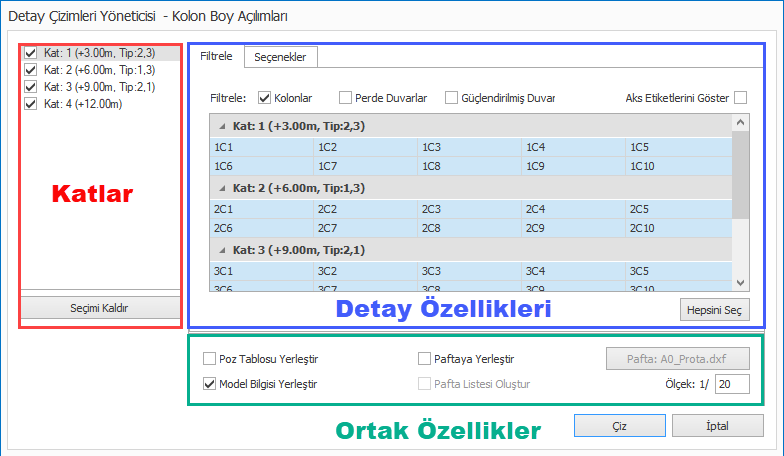

Diyalog kutusu 3 bölümden oluşmaktadır.
- Katlar: Seçilen katların kolon boy açılımlarını çizdirir.
- Detay Özellikleri: Her bir detay tipi için istenen seçenekler seçilebilir.
- Ortak Özellikler: Bu bölümde antet, ölçek, model bilgisi ve poz tablosu gibi seçenekler çizime eklenebilir.
Kolon Boy Açılımlarının Çizdirilmesi (Seçilen Kat)
- Çizimler penceresinden Kolon Detay Açılımları başlığının üzerine gelerek istediğiniz katı seçin ve sağ tıklayın. Aşağıda tanımları verilen seçeneklerden birini seçerek ilgili kattaki boy açılımların tümünü, tek tek veya sadece kesitlerini içerecek şekilde ekranda tıklanan noktada çizdirebilirsiniz.
- Kolon Boy Açılımlarını Çiz: İlgili kattaki tüm kolonların boyuna açılımlarının çizdirilmesini sağlar. Ayrıca karşınıza gelen penceredeki ayarlar ile çizimleri paftaya ekleyebilir, metrajı ile birlikte oluşturulmasını sağlayabilirsiniz.
- Kolon Boy Açılımlarını Çiz (Tek Tek): Her bir kolon detayının tek tek oluşturup istenilen noktada çizdirebilirsiniz.
- Kolon Kesitlerini Çiz: Sadece kesit çizimleri oluşturulur. Aynı kesitteki kolonlar, Benzer Kolonları Grupla seçeneğini kullanarak tek bir çizimde gösterilir.
- Alternatif olarak Detay Çizimleri Yöneticisi'nden Kolon Boy Açılımları seçilerek istenen ayarlar kullanılarak çizdirilebilir.
Detay Çizimleri Yöneticisi - Kolon Boy Açılımları
Filtrele Sekmesi
- Filtrele: Çizdirmek istediğiniz elemanları veya eleman gruplarını filtreleyebilirsiniz.
- Aks Etiketlerini Göster: Bu seçenek işaretlendiğinde elemanların bağlı olduğu akslarda ekranda gösterilir.

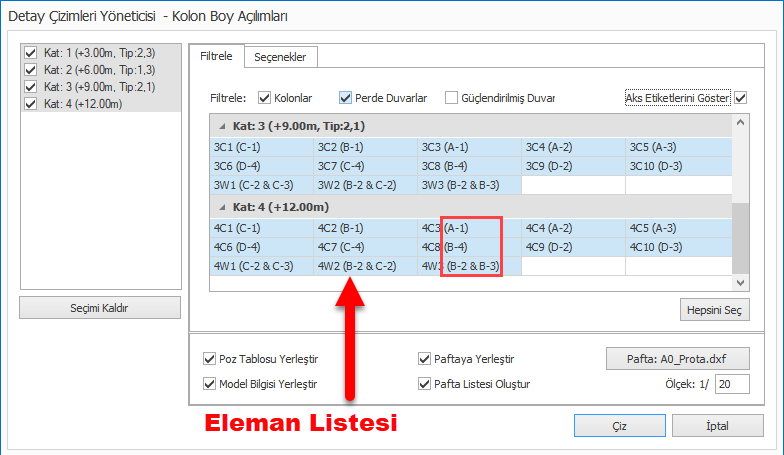

- Eleman Listesi: Kolon detaylarının kat bazında gruplanarak seçime hazır kolonların gösterildiği bölümdür. CTRL butonu ile istenilen kolonlar veya perdeler seçilebilir veya Hepsini Seç butonu ile ekrandaki tüm kolonlar işaretlenebilir.
Seçenekler Sekmesi
- Her Katı Ayrı Dosyaya Çiz: Bu komut Detay Yöneticisi'nde Ayrı Dosyalara Çiz seçeneği işaretlendiğinde aktif olur. Bu şekilde her bir katı ayrı çizim dosyalarında oluşturabilirsiniz.
- Kolonları Katlar Boyunca Oluştur: Bu seçenek işaretlendiğinde kolon boyuna açılımları kat kat yerine katlar boyunca oluşturulur.
- Kolonları Katlar Boyunca Oluştururken Benzer Kolonları Gruplayarak Çiz: Bu seçenek işaretlendiğinde benzer kolonlar tek bir detay ile gösterilir. Etiketleri altına eklenir.
- Paftaların Altına Kolon Etiketlerini Yaz: Bu seçenek işaretlendiğinde kolon isimleri paftanın alt tarafına basılır.
- Paftada Sırala: Kolon boyuna donatı detayları Etikete veya boyutuna göre paftada sıralanır.
Kolon Kesitlerinin Çizdirilmesi
Filtrele Sekmesi
Yukarıda bahsedilen Kolon Boy Açılımları penceresindeki Filtrele bölümüyle tamamen aynı özelliklere sahiptir.
Seçenekler Sekmesi
- Kolon Yerleşim Akslarını Çiz: Kesitte kolon akslarını gösterir.
- Kolon Yerleşim Akslarını Ölçülendir: Kolon kesit sınırları ile akslar arasındaki mesafe ölçülendirilir.
- Kesitte Aks Etiketlerini Göster: Kolon aks etiketlerini kesit üzerinde gösterir.
- Kolon Boyutlarını Ölçülendir: Kolon kesitlerinin ölçüleri çizime eklenir.
- Kolon Kesitlerini ve Yazılarını Ortala: Bu seçenek seçildiğinde etiketler ortalı olarak oluşturulur. Aksi durumda sola yaslanarak çizilir.
- Kolon Etiket ve Donatı Yazılarını Çizgilerle Ayır: Eğer bu seçenek seçilirse etiketler arasına çizgiler eklenerek birbirinden ayrılır ve bir tablo görünümü oluşturulmuş olur.
- Kolon Yerleşim Aksı Etiketlerini Yaz: Kolon yerleşim akslarını çizimin üstündeki satırda yazdırır.
- Kolon Dikey Ayrım Çizgilerini Çiz: Kesitler arasında dikey çizgiler çizilerek birbirinde ayrılması sağlanır.
- Değişen Kolon Kesitini Üstüne Yaz: Kolon boyutunun değiştiği katlarda alt kolonun dış hatlarını da çizime ekler.
- Kolon Etiketlerini Tablonun Altına Yaz: Kolon kesitleri tablosunun altında ayrı bir satıra kolon etiketlerini yazar. Aksi takdirde kolon isimleri hemen kesit yanında belirtilir.
- Kat Etiketlerini Üste Yerleştir: Bu seçenek kat etiketlerini daha üstte konumlandırır. Eğer bu seçenek işaretlenmemiş ise kat etiketi satıra ortalı olarak yerleştirilir.
- Benzer Kolonları Grupla: Bu seçenek işaretlendiğinde benzer kolonlar tek bir detay ile gösterilir. Benzer kolonların etiketleri çizimde belirtilir.
- Eğimli Kolonların Alt Kesitini Çiz: Eğimli kolonun alt sınırlarını kesit çiziminde belirtir.
- Kolon ve Perdeleri Ayrı Tablolarda Göster: Kolon ve perde kesitleri ayrı tablolarda oluşturulur.
- Etriye Detaylarını Ekle: Kesitlerin yanı sıra etriye detayları da çizime eklenebilir.
- Tip Kat Notu: Üst kat ve alt kat kolon kesitleri aynı olduğunda not ile belirtilir.
- Etriye adedi: Etriye adedi gizlenebilir veya kat ve kesit bazında çizimde gösterilebilir.
