Rüzgar Kolonu Bağlantısı

ProtaSteel'de kiriş - kolon bağlantıları "Rüzgar Kolonu Bağlantı Makrosu" ile yapılabilir.

Bu bağlantı bir mafsallı bağlantı tipidir. Rüzgar kolonu bağlantı makrosu I kesitli kolonun kiriş alt flanşına bağlanması ile elde edilir. Bu bağlantı tasarım yapamaz. Konstrüktif gerekliliklere göre bağlantı detayı oluşturulur.

"Rüzgar Kolonu Bağlantı Makrosu",  Makro Galerisi >> Kolon - Kiriş Bağlantıları menüsünde yer alır.

Nasıl Kullanılır :

Rüzgar Kolonu Bağlantı Makrosu'nu seçiniz

1  – Kiriş'i seçiniz.

2 –  Kolon'u seçiniz.

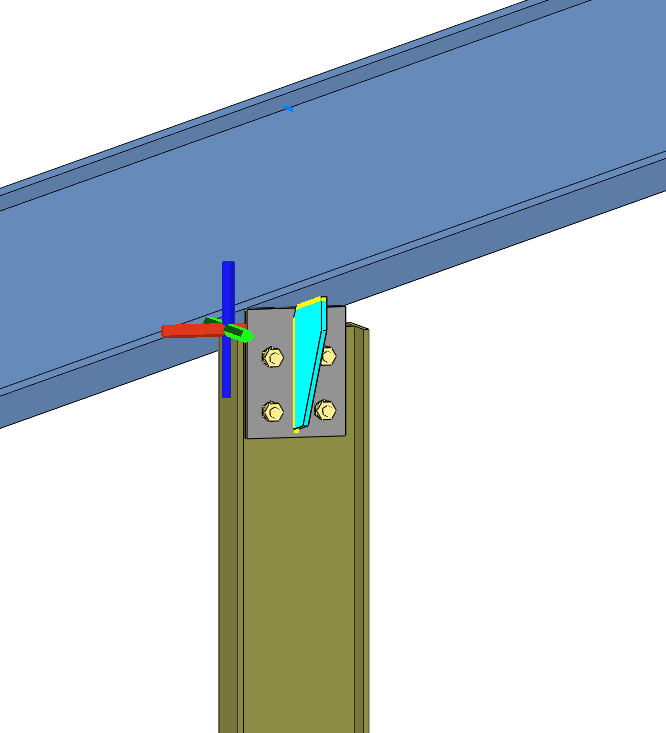

Bağlantı oluşacaktır.

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.

Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

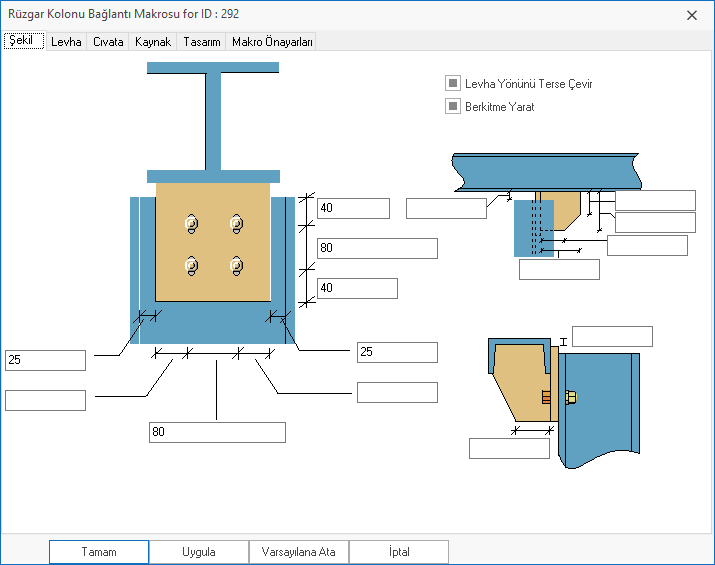

Makro özellikle penceresinde gusenin boyutları, civata, kaynak , plaka ayarları yapılabilir.

Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.
