Kolon ve Perdelere Düğüm Yükü ve Çizgisel Yük Tanımlanması
ProtaStructure,
gerek otomatik olarak hesaplanan, gerekse
Rüzgar ve Yatay Kat Yükleri
editörü kullanılarak kullanıcı tarafından girilmiş yanal yüklemeleri diyaframlara ve hiç bir diyaframa bağlı olmayan serbest düğüm noktalarına dağıtmaktadır.
Bu sayede, rüzgar, zemin etkisi gibi yüklerin kullanıcı tanımlı yük halleri kullanılarak sisteme etki ettirilebilmesine alternatif olarak, benzer yükler eleman bazında da sisteme noktasal yük, çizgisel yük veya moment olarak etki ettirilebilmektedir.
Özellikle çelik konstrüksiyon çatılarda, çatı ağırlığı, rüzgarın ve karın çatıya etkisi, çatının kolonlara yanal itkisi gibi yüklemeler modellenebilmektedir.
Kolon/Perde elemanlarına noktasal yük ve çizgisel yük tanımlamak için:
Kolon/Perde düğüm yükü atamak istediğiniz bir kolon ve/veya perde elemanını seçiniz.
İşaretleyicinizin sağ tuşuna basınız ve kolon / kısayol menüsünden veya üst menüden Yük Düzenleyicisi
seçeneğini işaretleyiniz.

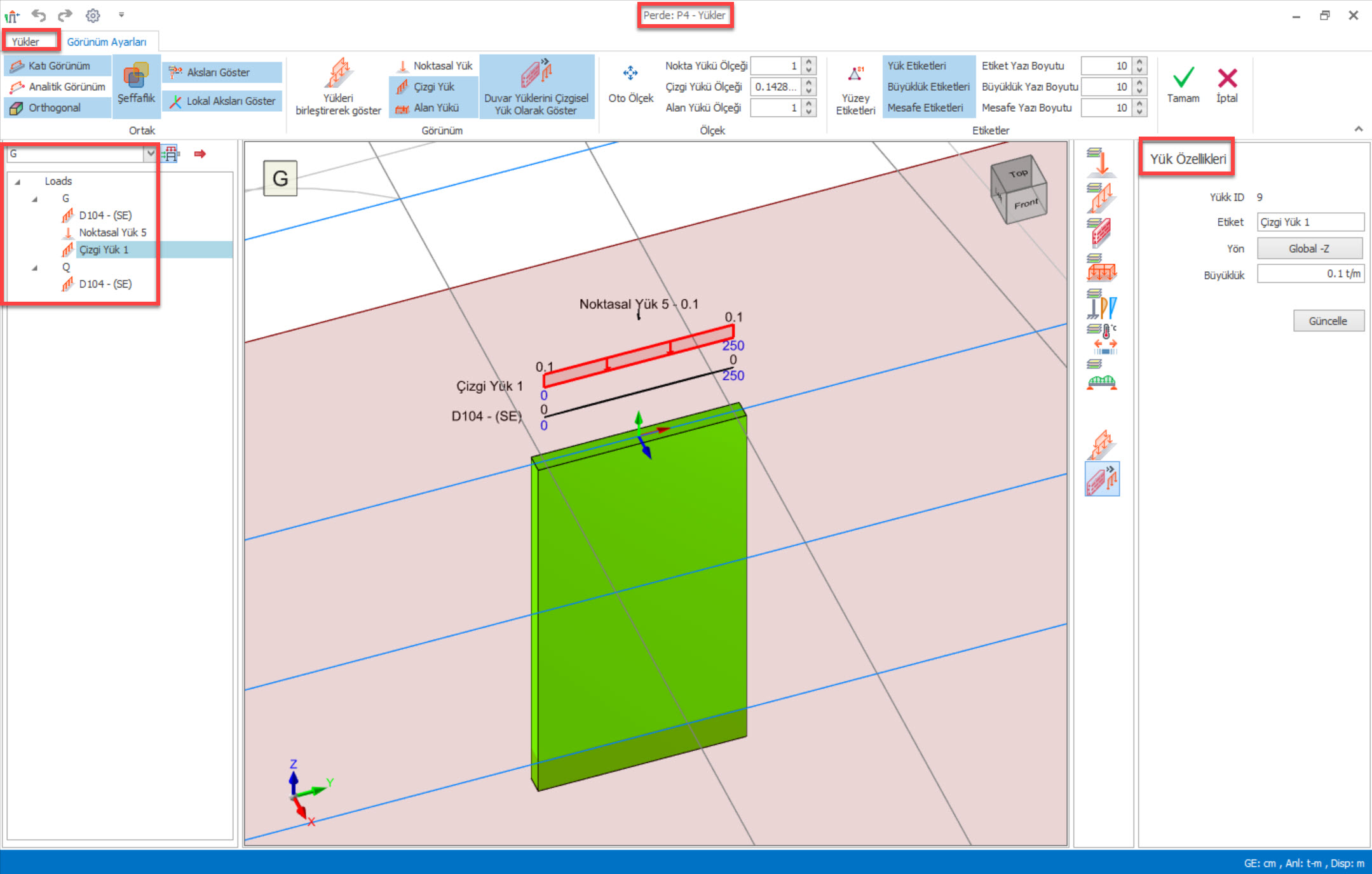

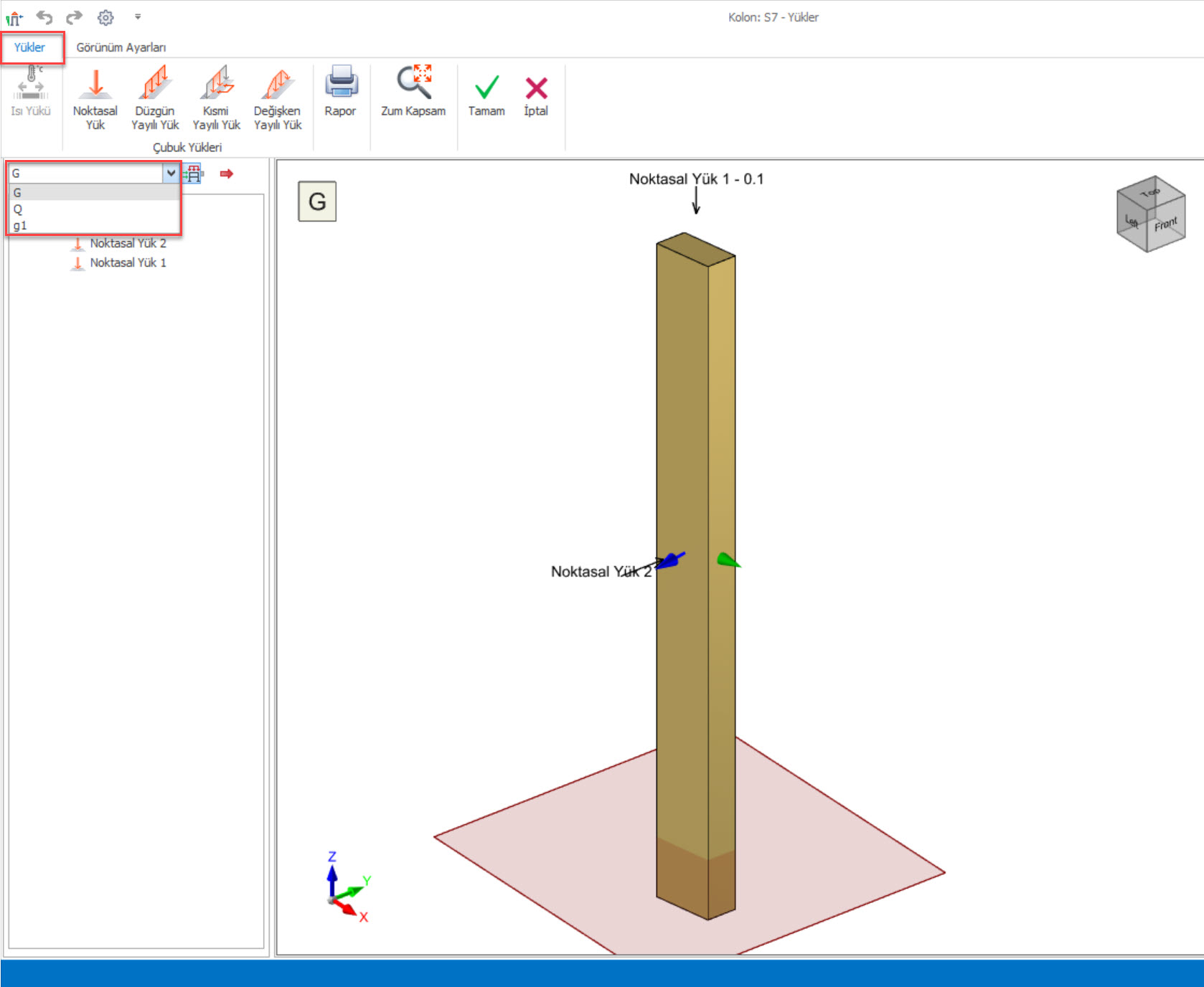

3. Seçilen eleman için Yük Düzenleme Editörü ekrana gelecektir.
- Noktasal yükler Kuvvet ve Moment olmak üzere temelde iki grupta toplanmıştır.
Global ve Lokal
eksenlerde tanımlı olmak üzere yük tanımları yapılabilir. Plan penceresinde, soldan sağa yatay eksen “
+X
”, aşağıdan yukarıya dikey eksen “
+Y
” eksenidir. “
+Z
” ise yer çekiminin ters istikametinde yukarıya doğru tanımlanmıştır
X, Y
ve
Z global eksen takımı doğrultusundaki kuvvetler ; Rx, Ry ve Rz ise global eksen takımı etrafındaki momentlerdir.
1, 2
ve
3
lokal eksen takımı doğrultusundaki kuvvetler iken
R1, R2
ve
R3
ise lokal eksen takımı etrafındaki momentlerdir.
Momentlerin yönlerinin bulunmasında “Sağ El Kuralı” geçerli olacaktır.
Tanımlayacağınız düğüm yükü ya da çizgisel yük hangi yük haline ait olacaksa tanımlı yük halleri arasından seçilmelidi
r.
Otomatik hesaplanan deprem yüklerinin tanımlandığı yük hallerine (Ex+, Esx- gibi) düğüm yükü atanamamaktadır. Bu yüzden tanımlayacağınız noktasal yük bir yanal yükleme ise,
Kullanıcı Tanımlı
ya da
Minimum Yatay Yükleme
tiplerine sahip yük vektörlerini de modelinize dahil etmelisiniz. Tanımlayacağınız yük düşey yükleme olacaksa var olan herhangi bir düşey yük halinin içine dahil edilebilir.
Yük değerini kullandığınız birim sistemine uygun olarak giriniz.
Örneğin ;

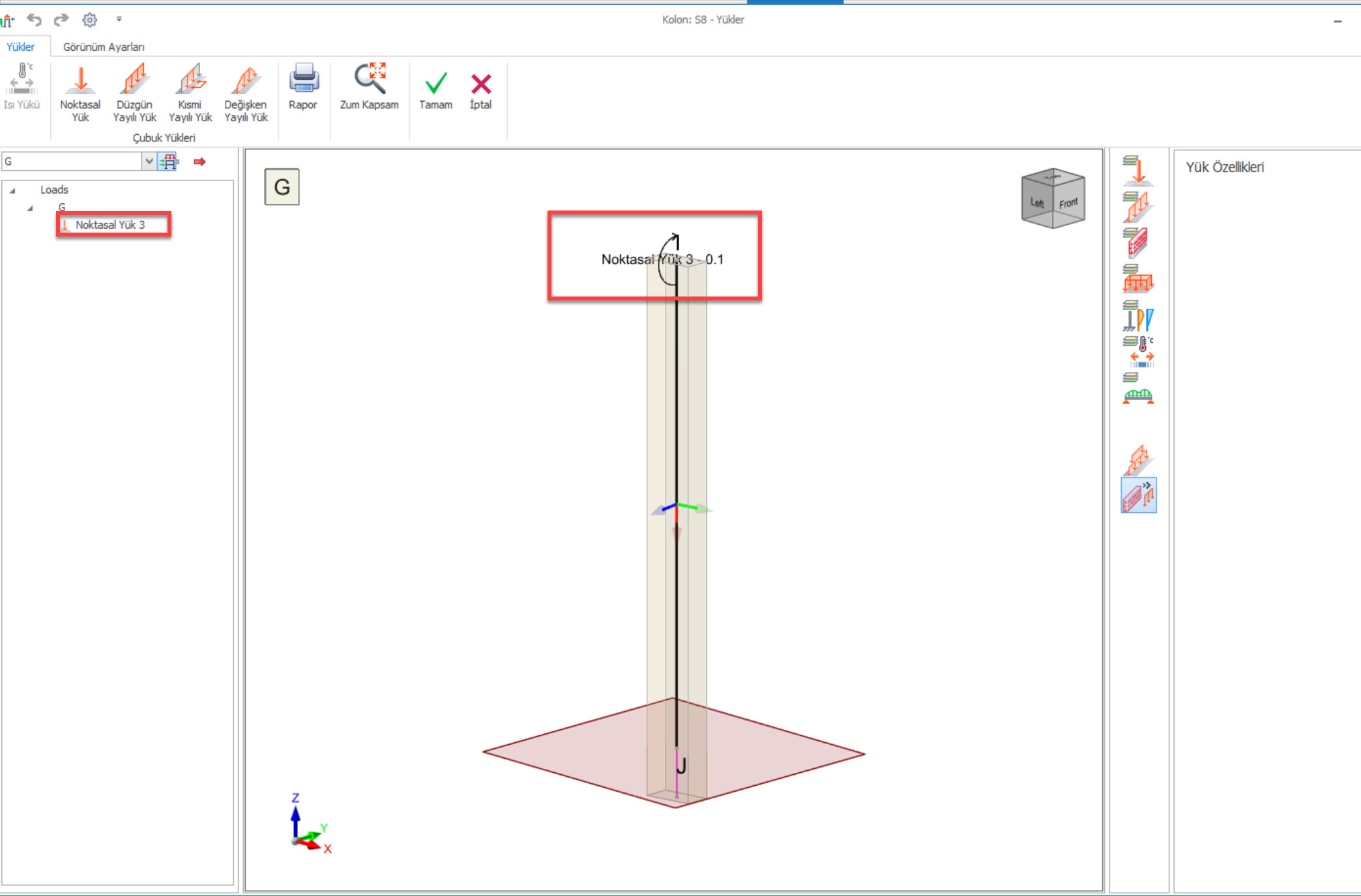

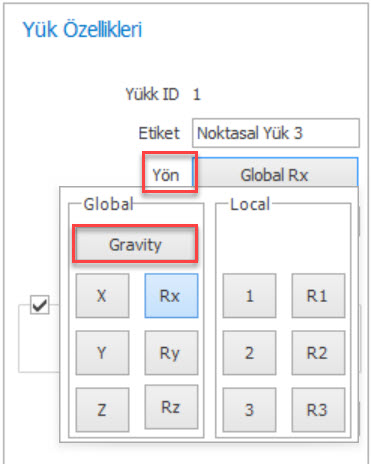

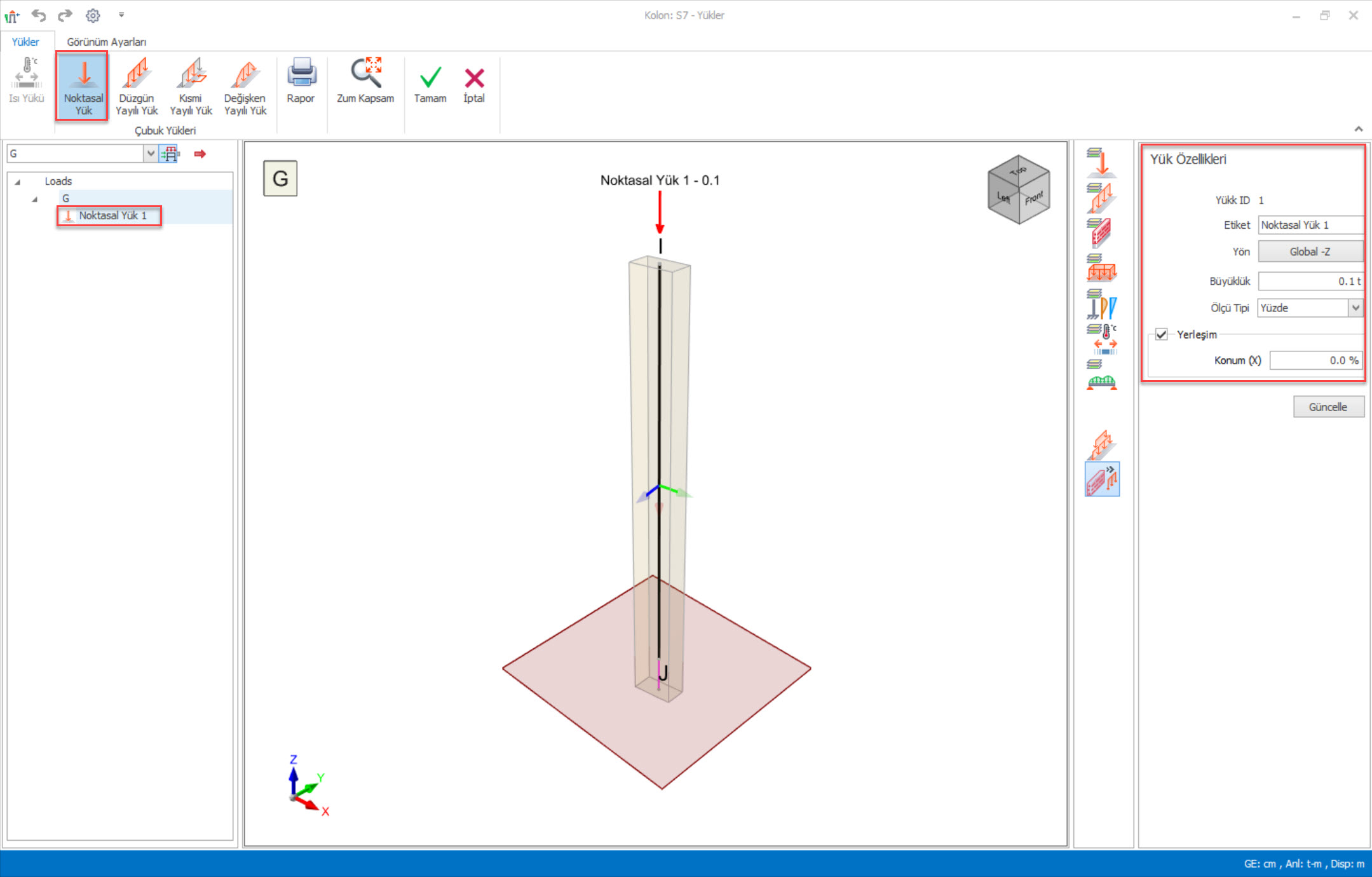

Aşağıdaki görselde görüldüğü gibi düğüm noktasına yapılacak yük tanımı için Yerçekimi yönü seçildiğinde
negatif Global Z
yönünde noktasal yük tanımı yapılmaktadır.
Kolonlara/ perdelere
Düzgün Yayılı Yükler,
Kısmi Yayılı Yükler
ve
Değişken Yayılı Yükler
atanabilir.
*

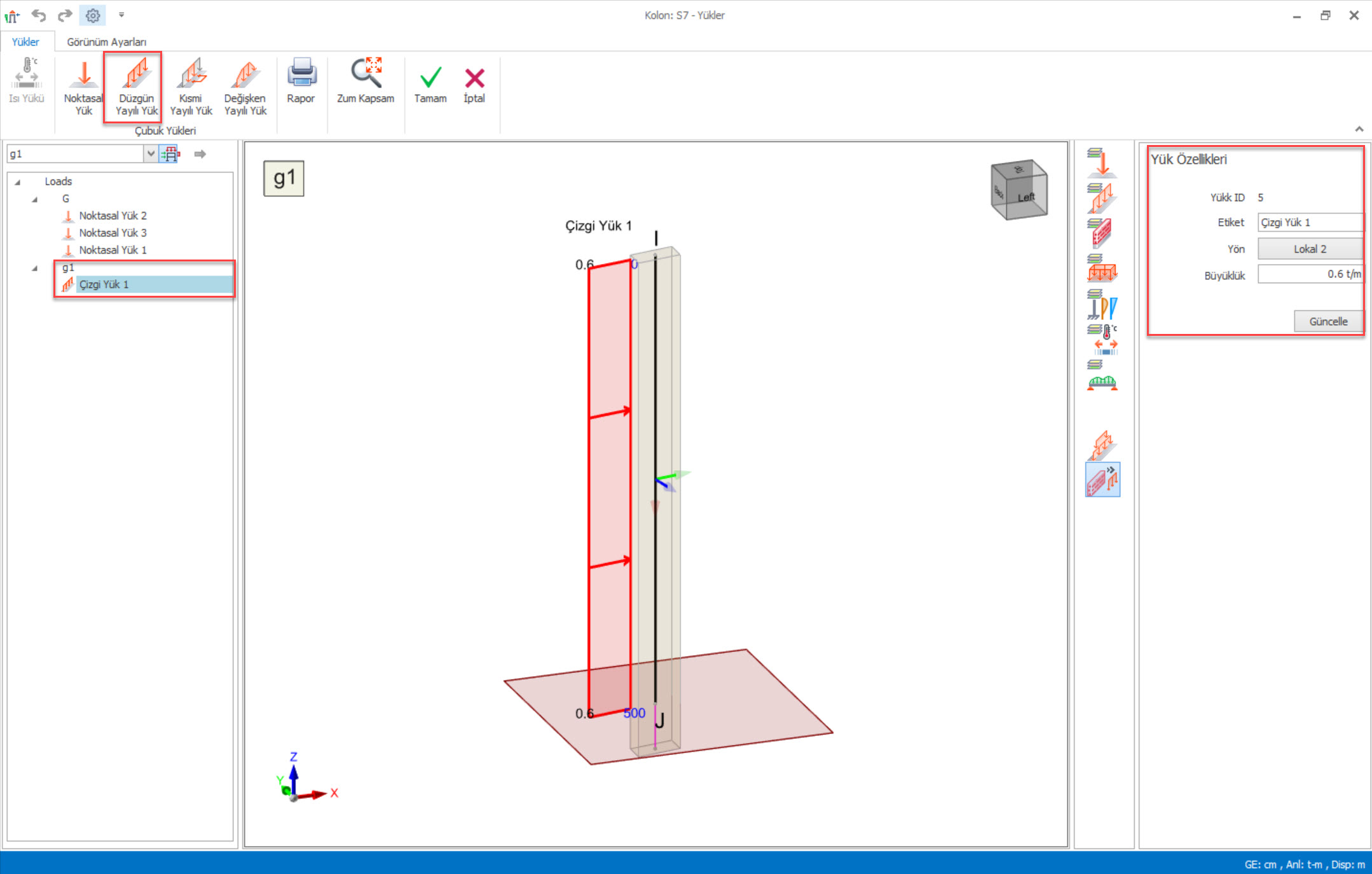

Düzgün Yayılı Yükler
için aşağıdaki gibi istenilen yönde yük tanımı yapılabilir ve istenilen değerler birimi
t/m
olacak şekilde tanımlanabilir.
*

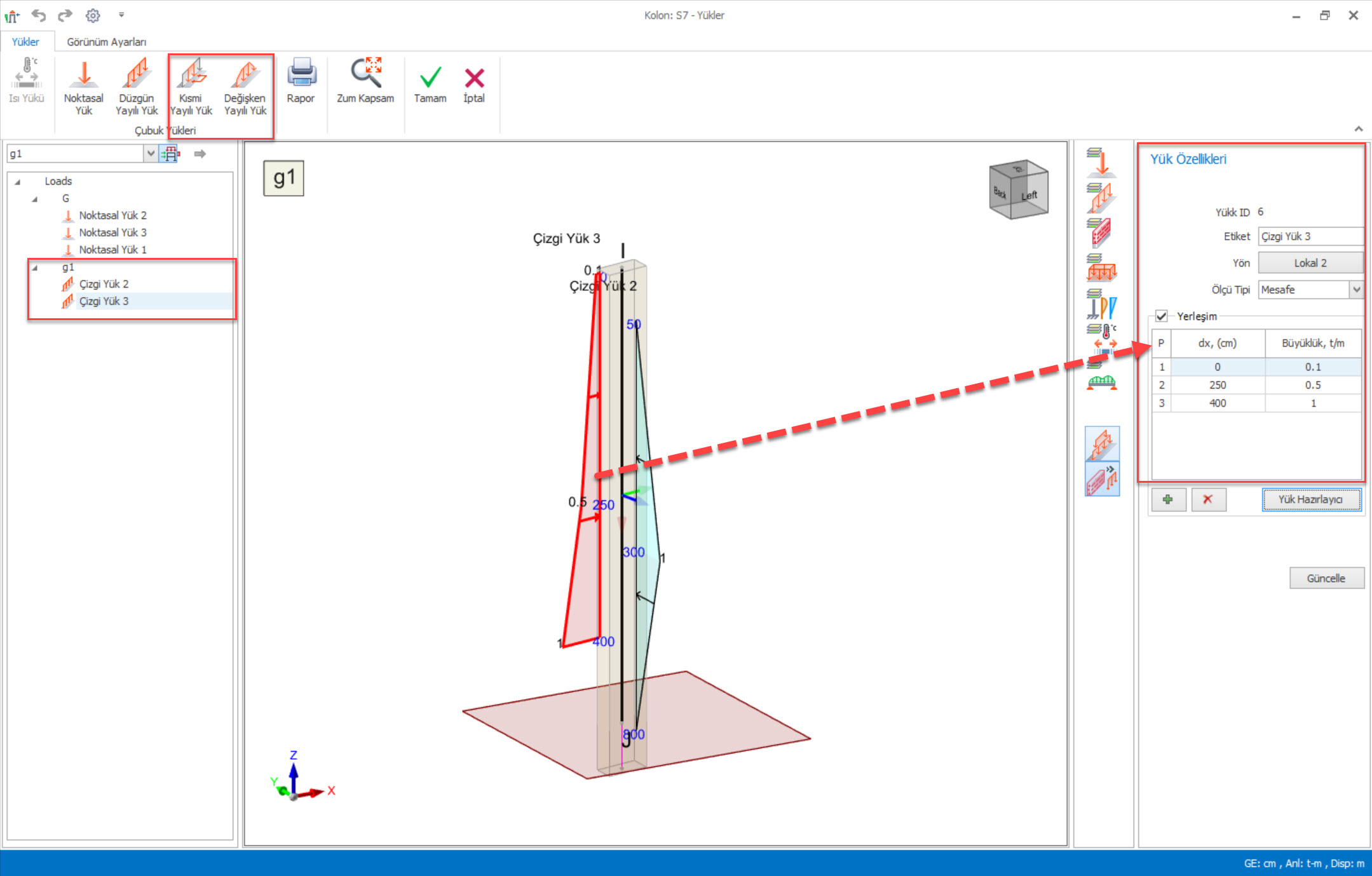

Kısmi Yayılı Yükler
ve
Değişken Yayılı Yükler

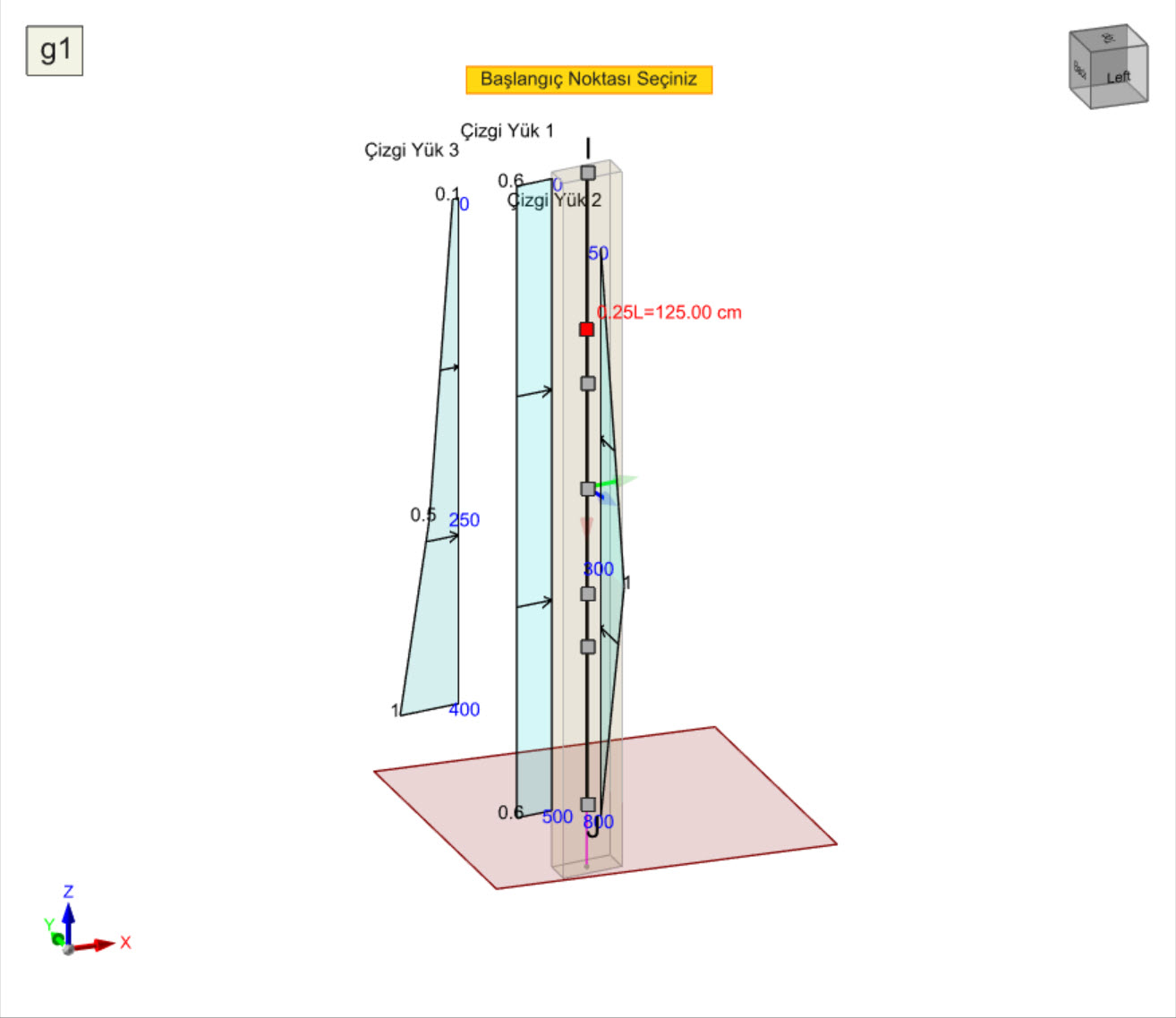

tanımlanırken yüklenecek elemana seçimi ve kısmı yayılı ve değişken yayılı yükler için yük başlangıç ve bitiş
tanımı yapılmalıdır. Bu tanım yapılırken eleman üzerinde beliren akıllı noktalar kullanılabilir.
Kısmi Yayılı Yük

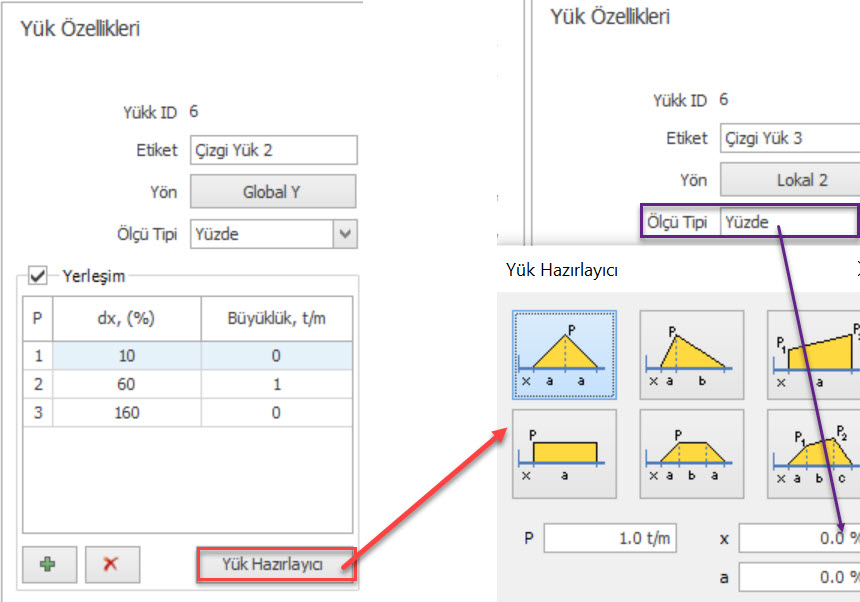

ve Değişken Yayılı Yük tanımları yapılırken Yük özellikleri bölümünde Yük Hazırlayıcısı butonu bulunmaktadır. Bu buton tıklandığında aşağıdaki pencere açılacaktır. Buradan farklı profil tipine sahip yük tanımları rahatlıkla yapılabilir. Gösterilen x, a, b, c değerler, belirlenen ölçü tipine göre mesafe ya da yüzde olacak şekilde belirlenebilir.

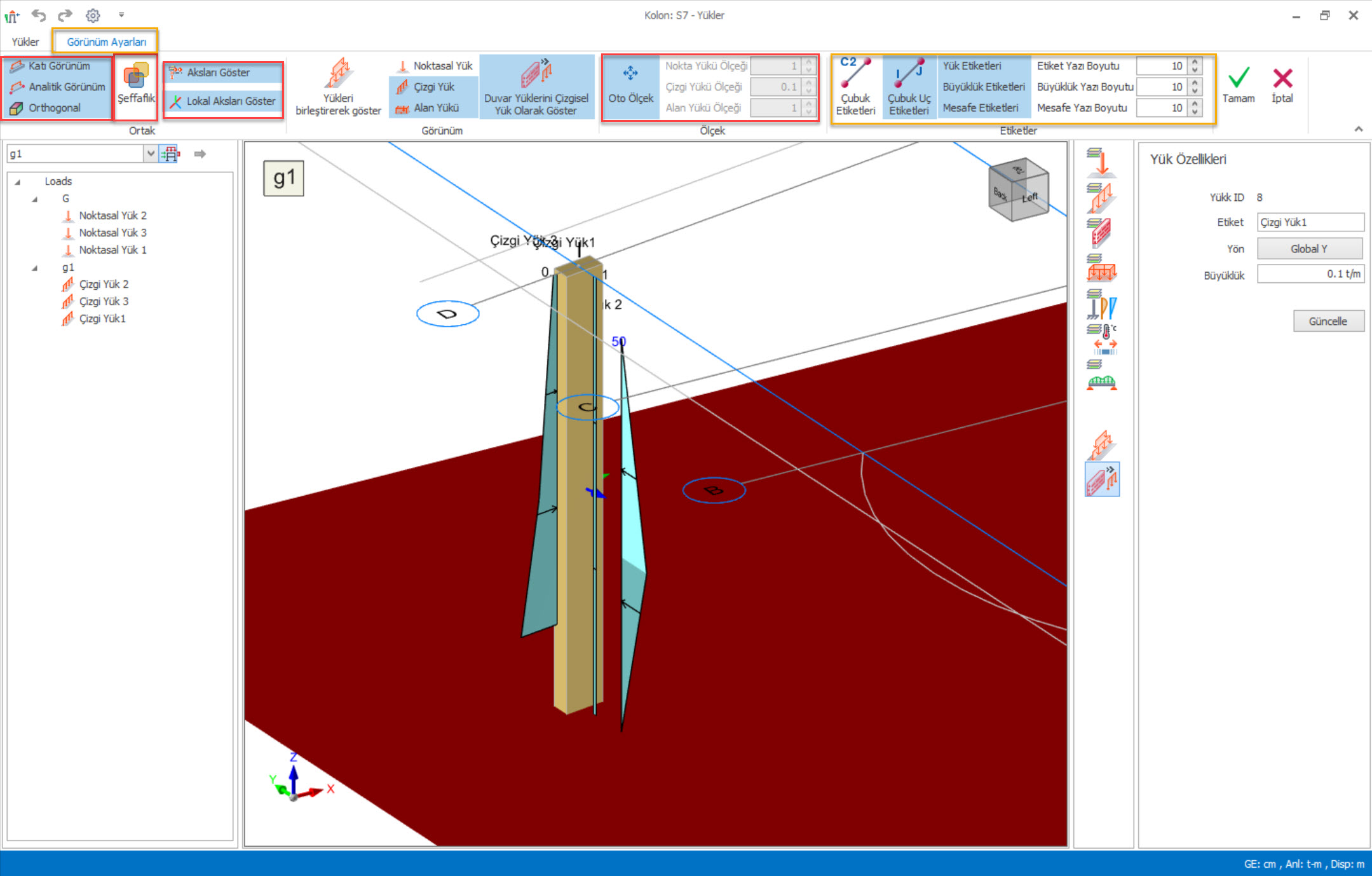

Görünüm Ayarları
sekmesi kullanılarak yük düzenleme penceresinde çeşitli değişiklikler yapılabilir.
Örneğin;
*Elemanlar
Katı Görünümde
ya da
Analitik Görünümde
gösterilebilir.
*Orthogonal modda görünüm
Orthogonal
butonu kullanılarak sağlanabilir.
*
Şeffaflık
butonu ile elemanın görünümü katı ya da şeffaf modda gösterilir.
*Modelde tanımlı aks sistemi
Aksları Göster
komutu kullanılarak açılabilir. Elemanların lokal aksları
Lokal Aksları Göster
komutu ile açılıp kapatılabilir.
*Oto Ölçek komutu ile tanımlı yüklerin ölçeği büyütülüp küçültülebilir.
*Çubuk Etiketleri (S7, P2 gibi), Çubuk Uç Etiketleri (I ve J uçları), Yük Etiketleri, Yük Büyüklük Etiketleri ve Mesafe Etiketleri yine bu bölümden açılıp kapatılabilir.
Aynı zamanda etiket, büyüklük ve mesafe yazı boyutları bu bölümden ayarlanabilir.
*Aynı eksen boyunca tanımlı yükleri birleştirerek görmek için
Yükleri Birleştirerek Göster
komutu kullanılabilir. Böylece aşağıdaki gibi bir görünüm elde edilecektir.

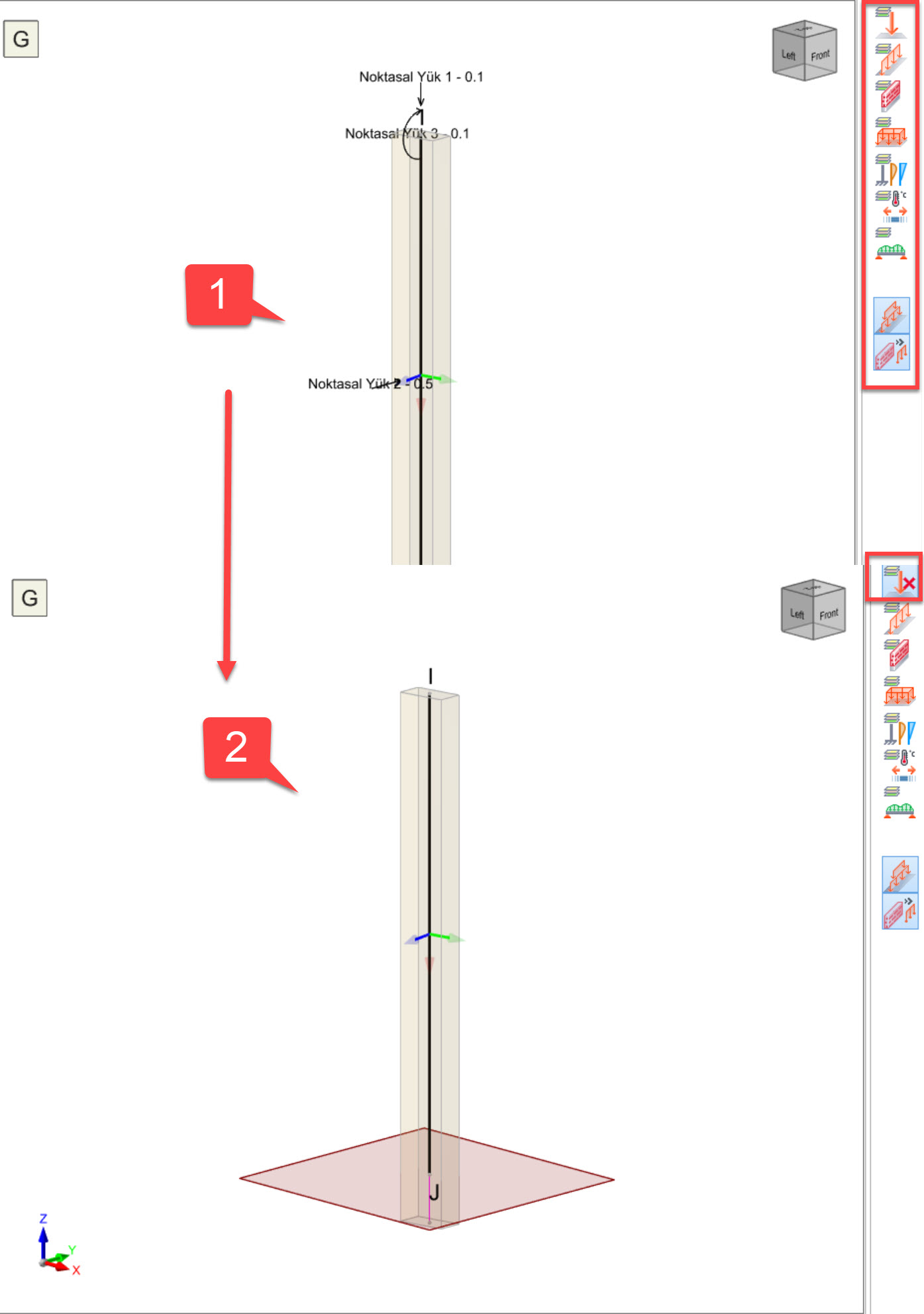

*Elemanlar üzerinde tanımlı yükler aşağıda gösterilen sağ menü aracılığıyla da kapatılabilir. Bu menü yük tanımları yapılırken kolaylık ve hız sağlaması amacıyla oldukça yararlıdır.

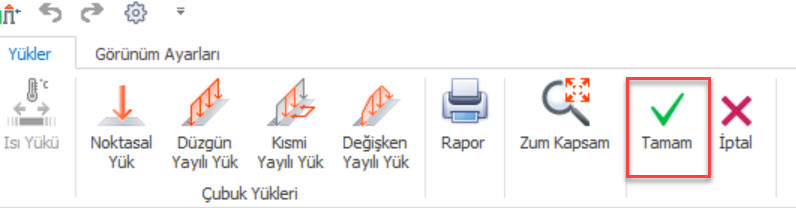

Kolon ve perdelere yük tanımı yapıldıktan sonra
Tamam
butonuna basarak menüyü kapatınız. Girmiş olduğunuz değerler kolona/perdeye noktasal ya da yayılı (çizgisel) yük olarak atanacaktır.

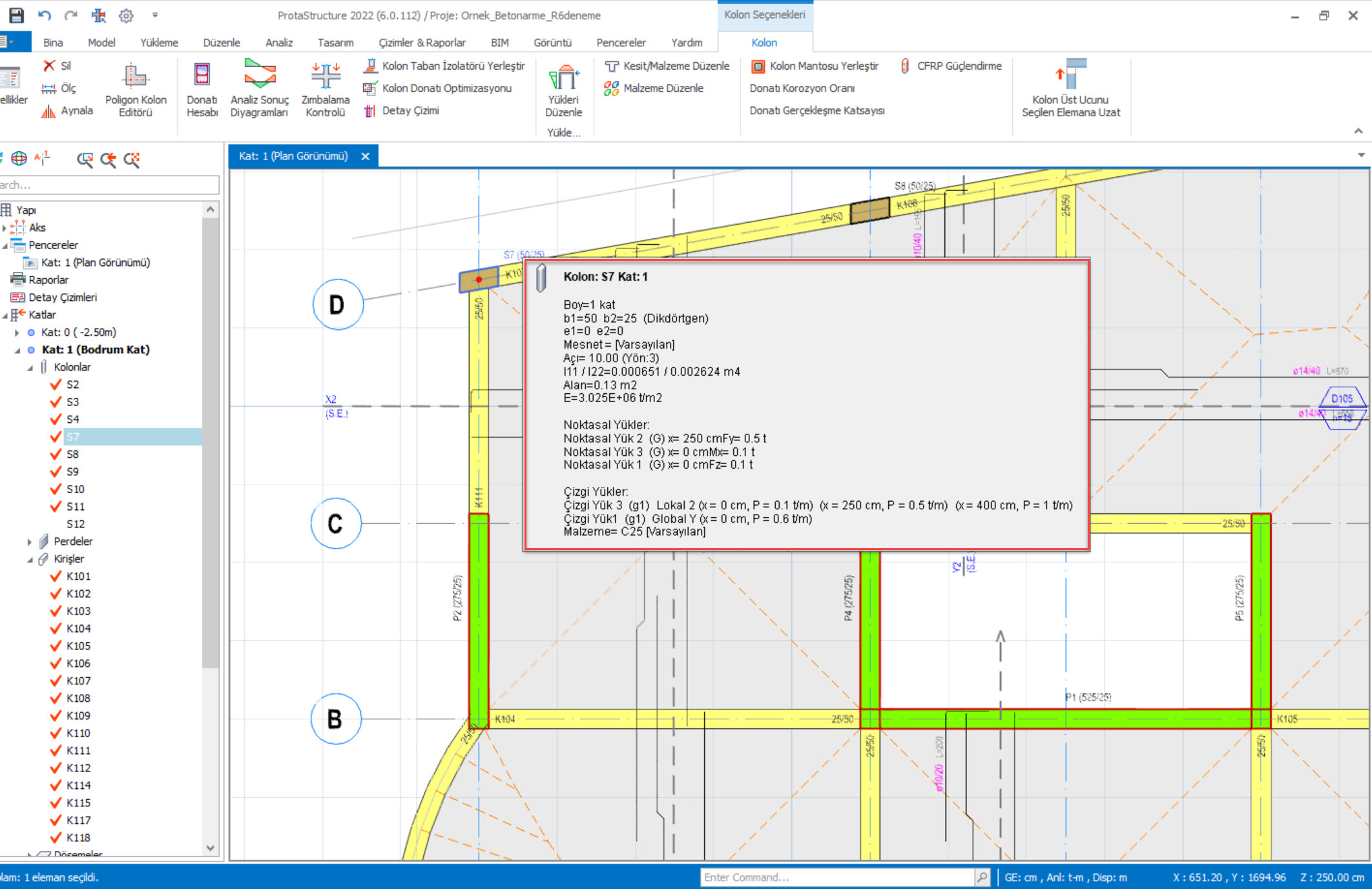

Kolonlara ve perdelere atanmış yük olup olmadığını, kolonun veya perdenin üzerinde işaretleyiciniz ile biraz beklediğinizde açılacak olan
İpucu Penceresi
yardımıyla görebilirsiniz.
Kolon/Perde üzerine tanımlanmış yükleri kopyalamak için;

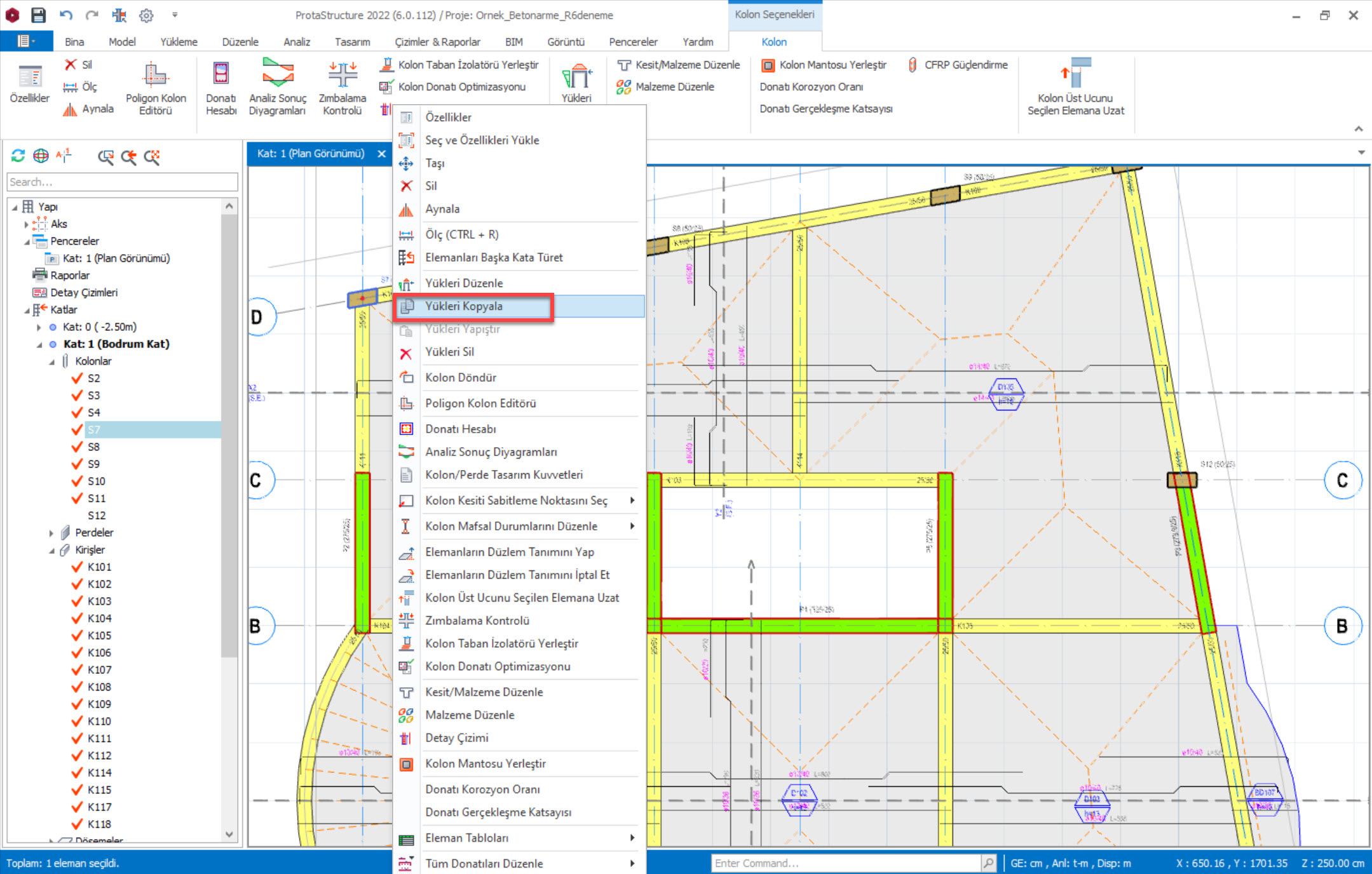

1. Öncelikle yük tanımı yapılmış eleman üzerinde sağ tıklayıp
Yükleri Kopyala
seçeneğini işaretleyiniz.

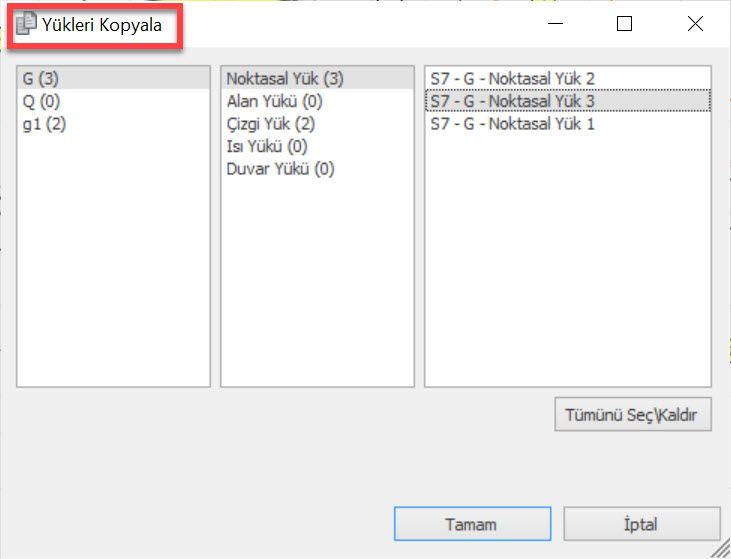

2. Kopyalamak istenilen yükler için açılan pencereden ilgili yükleri seçiniz ve
Tamam
butonuna basınız.
3. Yükü kopyalamak istediğiniz elemanı seçiniz. CTRL ile çoklu seçim yapılabilir.

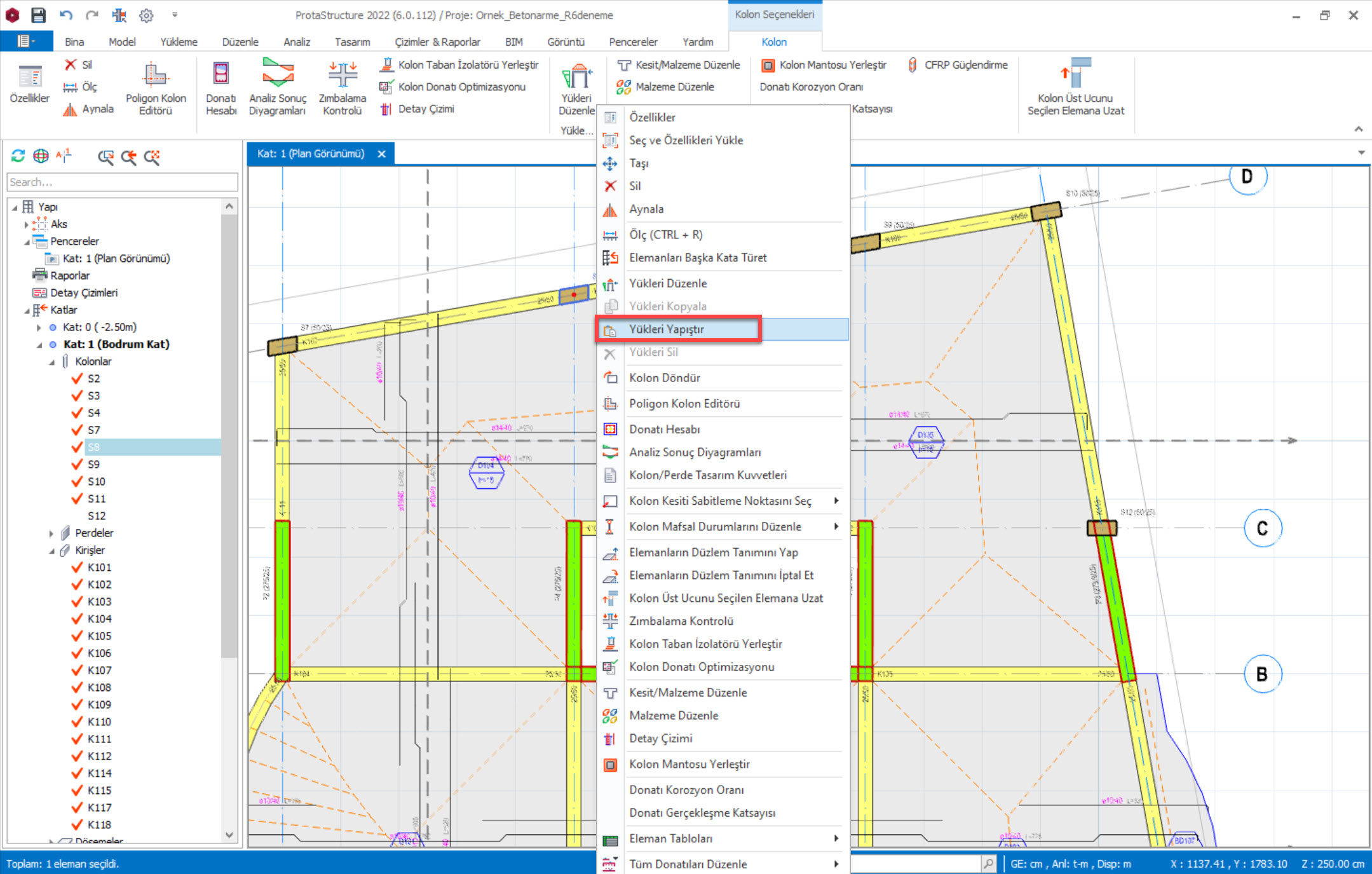

4. Yükleri kopyalamak istenen eleman üzerinde sağ tıklayarak Yükleri Yapıştır seçeneğini işaretleyiniz.
5. Seçilen elemanlara yük kopyalama işlemi gerçekleşmiş olacaktır.
