Kat Kirişleri Donatı Detaylarının Oluşturulması
Kat Kirişleri Donatı Detaylarının Çizdirilmesi (Tüm Katlar)

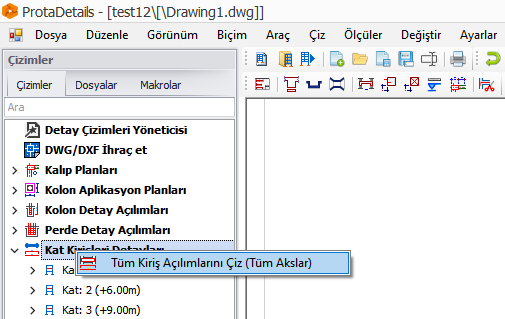

Kiriş donatı detayları, Kat Kirişleri Detayları bölümünden istenilen sayıda farklı ayarlar ile çizdirilebilir. Bunun için Çizimler penceresinden Kat Kirişleri Detayları başlığının üzerine gelerek sağ tıklayın. Tüm Kiriş Açılımlarını Çiz (Tüm Akslar) seçeneğini işaretleyin. Detay Çizimleri Yöneticisi - Kiriş Detay Açılımları penceresinden gerekli ayarları yapıp Çiz butonuna basın. Ekranda gösterilen noktaya tüm katları içeren kiriş donatı detayları yerleştirilecektir.

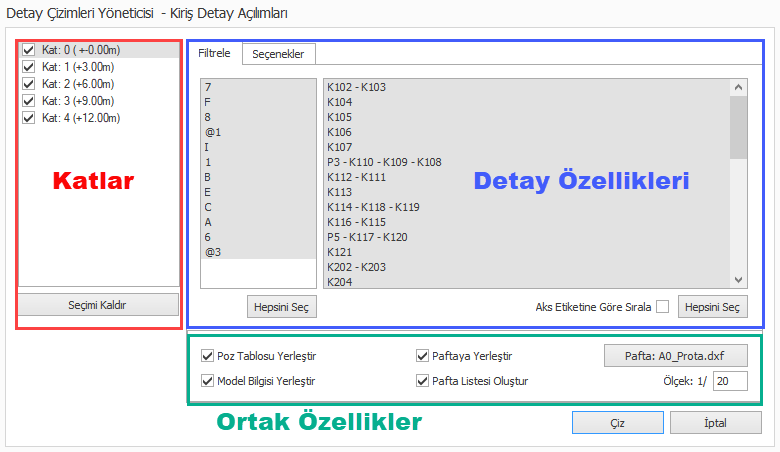

Diyalog kutusu 3 bölümden oluşmaktadır.
- Katlar: Seçilen katların kiriş donatı detaylarını çizdirir.
- Detay Özellikleri: Her bir detay tipi için istenen seçenekler seçilebilir.
- Ortak Özellikler: Bu bölümde antet, ölçek, model bilgisi ve poz tablosu gibi seçenekler çizime eklenebilir.
Kat Kirişleri Donatı Detaylarının Çizdirilmesi (Seçilen Kat)
- Çizimler penceresinden Kiriş Detay Açılımları başlığının üzerine gelerek istediğiniz katı seçin ve sağ tıklayın. Aşağıda tanımları verilen seçeneklerden birini seçerek ilgili kattaki detayların tümünü veya tek tek ekranda tıklanan noktada çizdirebilirsiniz.
- Kiriş Detaylarını Çiz: İlgili kattaki tüm kirişlerin donatı detaylarının çizdirilmesini sağlar. Ayrıca karşınıza gelen penceredeki ayarlar ile çizimleri paftaya ekleyebilir, metrajı ile birlikte oluşturulmasını sağlayabilirsiniz.
- Kiriş Açılımlarını Çiz (Tek Tek): Her bir kiriş detayını tek tek oluşturup istenilen noktada çizdirebilirsiniz.
- Alternatif olarak Detay Çizimleri Yöneticisi'nden Kiriş Detay Açılımları seçilerek istenen ayarlar kullanılarak çizdirilebilir.
Detay Çizimleri Yöneticisi - Kiriş Detay Açılımları
Filtrele Sekmesi

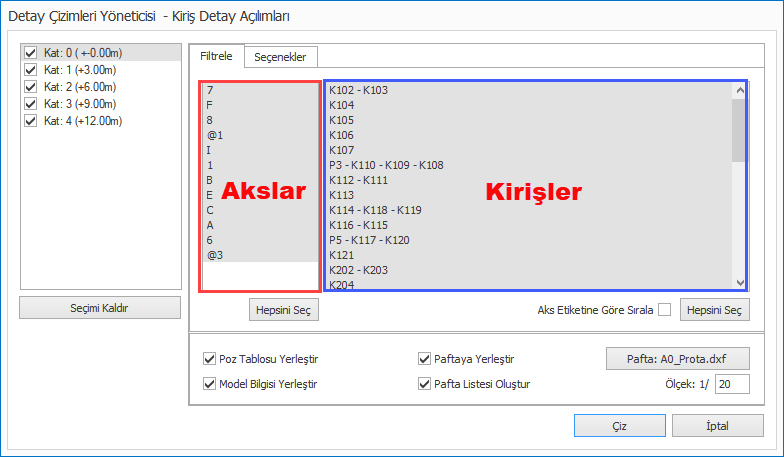

Filtrele: Çizdirmek istediğiniz elemanları veya eleman gruplarını filtreleyebilirsiniz. CTRL butonu ile istenilen kirişler seçilebilir veya Hepsini Seç butonu ile ekrandaki tüm kirişler/akslar işaretlenebilir.
Seçenekler Sekmesi

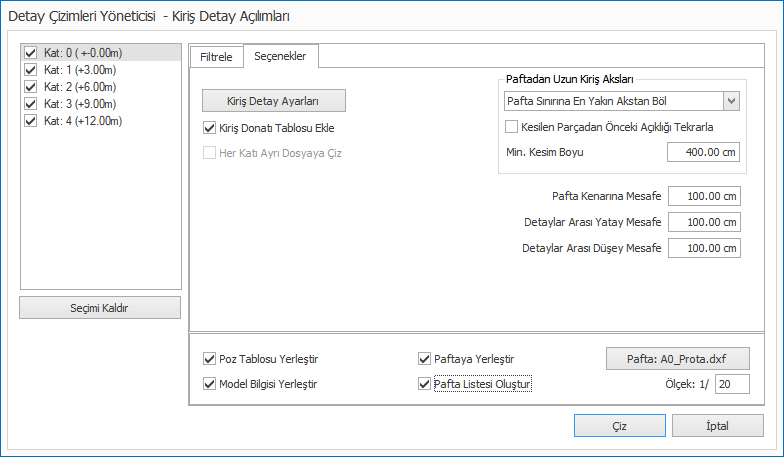

- Kiriş Detay Ayarları: Kat kirişlerinin çizim ayarlarına erişilmesini sağlar.
- Kiriş Donatı Tablosu Ekle: Bu seçenek işaretlendiğinde kiriş donatı tablosu çizime eklenir.
- Paftadan Uzun Kiriş Aksları: Eğer paftaya sığmayan bir kiriş varsa otomatik olarak bölünerek paftaya yerleştirilebilir. Bunun için Pafta Sınırına En Yakın Akstan Böl veya Pafta Sınırından Böl seçenekleri seçilebilir. Bölme Yapma seçeneği kullanıldığında paftaya sığmasa da bölünmeden çizilir.
- Kesilen Parçadan Önceki Açığı Tekrarla: Kesildiği noktadan bir önceki açıklığın tekrar çizilmesini sağlar. Sadece Pafta sınırına en yakın akstan böl seçeneği için geçerlidir.
- Min. Kesim Boyu: Eğer min kesim boyunu geçiyorsa kiriş bölünerek çizilecektir.
- Distance to Sheet Edge: User can input value for distance to sheet edge in this field based on their preference.
- Detaylar Arası Yatay/düşey Mesafe: Bu bölümde kullanıcı detaylar arasındaki boşlukları istediği gibi ayarlayabilir.
