Detay Çizimlerinin Manuel /Otomatik Oluşturulması ve Çizimlerin Güncellenmesi
Detay Çizimlerinin Otomatik Oluşturulması
ProtaStructure > Detay Çizimleri Yöneticisi komutuyla, ProtaStructure’da analiz ve tasarımı yapılmış bir modelin tüm detay çizimleri otomatik olarak çizdirilebilir ve paftalanabilir. Detay Çizimleri Yöneticisi’ne Yapı Ağacı’ndan ve Başlangıç Ekranı’ndan da ulaşılabilir.

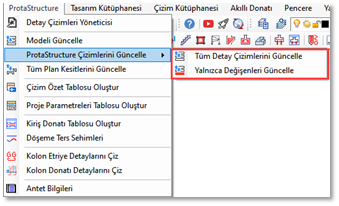

ProtaStructure Çizimlerini Güncelle
Analizi ve tasarımı ProtaStructure’da yapılmış bir modelin detay çizimlerini ProtaDetails’de oluşturduktan sonra, bu modellerde revizyon yapma ihtiyacı doğacaktır. ProtaStructure’da bir yapısal elemanın geometrisini ve donatılarını değiştirebilirsiniz veya bu elemanı tamamen silebilirsiniz. Böyle bir durumda, ProtaStructure > ProtaStructure Çizimlerini Güncelle komutlarıyla hazırlanmış tüm detay çizimlerini veya sadece değişen elemanlara ait detay çizimlerini güncelleyebilirsiniz. Bunun için modeldeki değişikliklerin ProtaStructure’da yapılıp kaydedilmesi gerekir.
Tüm Plan Kesitleri Güncelle
ProtaDetails’de oluşturulmuş kalıp planı kesitleri dinamik özellik taşımaktadır. Bunula birlikte kalıp planındaki kiriş, kolon, perde, döşeme, döşeme boşluğu, düşük döşeme gibi yapısal nesneler de Akıllı Nesne olduğu için ProtaDetails üzerinde bu elemanlar değiştirilebilir. Dolayısıyla, ProtaDetails’de kalıp planı üzerinde yaptığınız değişikliklerin plan kesitlerine yansımasını istiyorsanız ProtaStructure > Tüm Plan Kesitlerini Güncelle komutunu kullanabilirsiniz.
Çizim Özet Tablosu Oluştur
ProtaDetails bir detay çizimleri yönetimi yazılımıdır. Değişik detay çizimlerini farklı dosyalarda oluşturmuş olabilirsiniz. Hangi detay çiziminin hangi dosyada olduğunu çizim üzerine tablo şeklinde yerleştirmek istiyorsanız ProtaStructure > Çizim Özet Tablosu Oluştur komutunu kullanabilirsiniz.

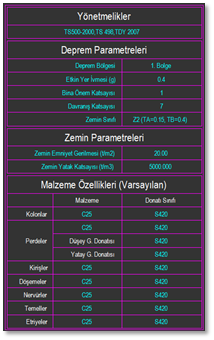

Proje Parametreleri Tablosu Oluştur
Projede kullanılan Yönetmelik, Malzeme, Deprem Bölgesi, Zemin Bilgileri gibi parametreleri tablo olarak çizime ekleme istiyorsanız bu komutu kullanabilirsiniz.
Kiriş Donatı Tablosu Oluştur
Modeldeki kirişlerde kullanılan donatıları özetleyen tabloyu çizime eklemek için bu komutu kullanabilirsiniz. Bu komutun detayları Kiriş Detay Açılımları bölümünde anlatılmaktadır.

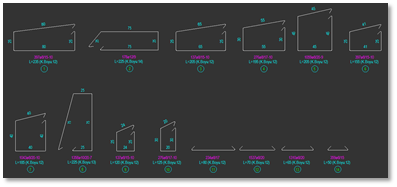

Kolon Etriye Detaylarını Çiz
Modeldeki tüm kolonlara ve perdelerde tasarlanmış etriyelerin açılımlarını bir arada çizdirmek için bu komutu kullanabilirsiniz.
Kolon Donatı Boy Açılımlarını Çiz
Modeldeki tüm kolon ve perdelerdeki boyuna donatıların açılımlarını çizdirmek için bu komutu kullanabilirsiniz.

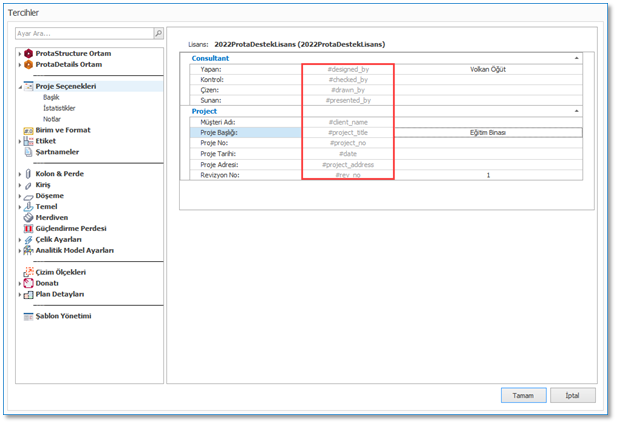

Antet Bilgileri
Paftanın antet bölümünde #project_title, #sheet_name, #drawn_by, #designed_by, #checked_by, #presented_by gibi başında # işareti bulunan anahtar kelimeler (hashtag) ekleyebilirsiniz. Pafta ProtaDetails’e aktarıldığında bu kelimeler bulunarak yerlerine ProtaStructure > Antet Bilgileri bölümünde belirtilen değerler yazılacaktır.
