Kiriş Uydurma Bağlantısı

Kiriş Uydurma Bağlantısı

ProtaSteel'de kiriş - kiriş bağlantıları "Kiriş Uydurma Bağlantı Makrosu" ile yapılabilir.

Bu makro ile birbirine kaynaklanmak istenen farklı açılardaki kirişlerin bağlantıları yapılabilir.

 "Kiriş Uydurma Bağlantı Makrosu",  Makro Galerisi >> Kiriş - Kiriş Bağlantıları menüsünde yer alır.



Nasıl Kullanılır :

Kirişin kolon flanşına yandan bağlantısı için,

 "Kiriş Uydurma Bağlantı Makrosu"nu seçiniz

1  – 1. Kiriş'i seçiniz.

2 –  2. Kiriş'i seçiniz.

Bağlantı oluşacaktır.

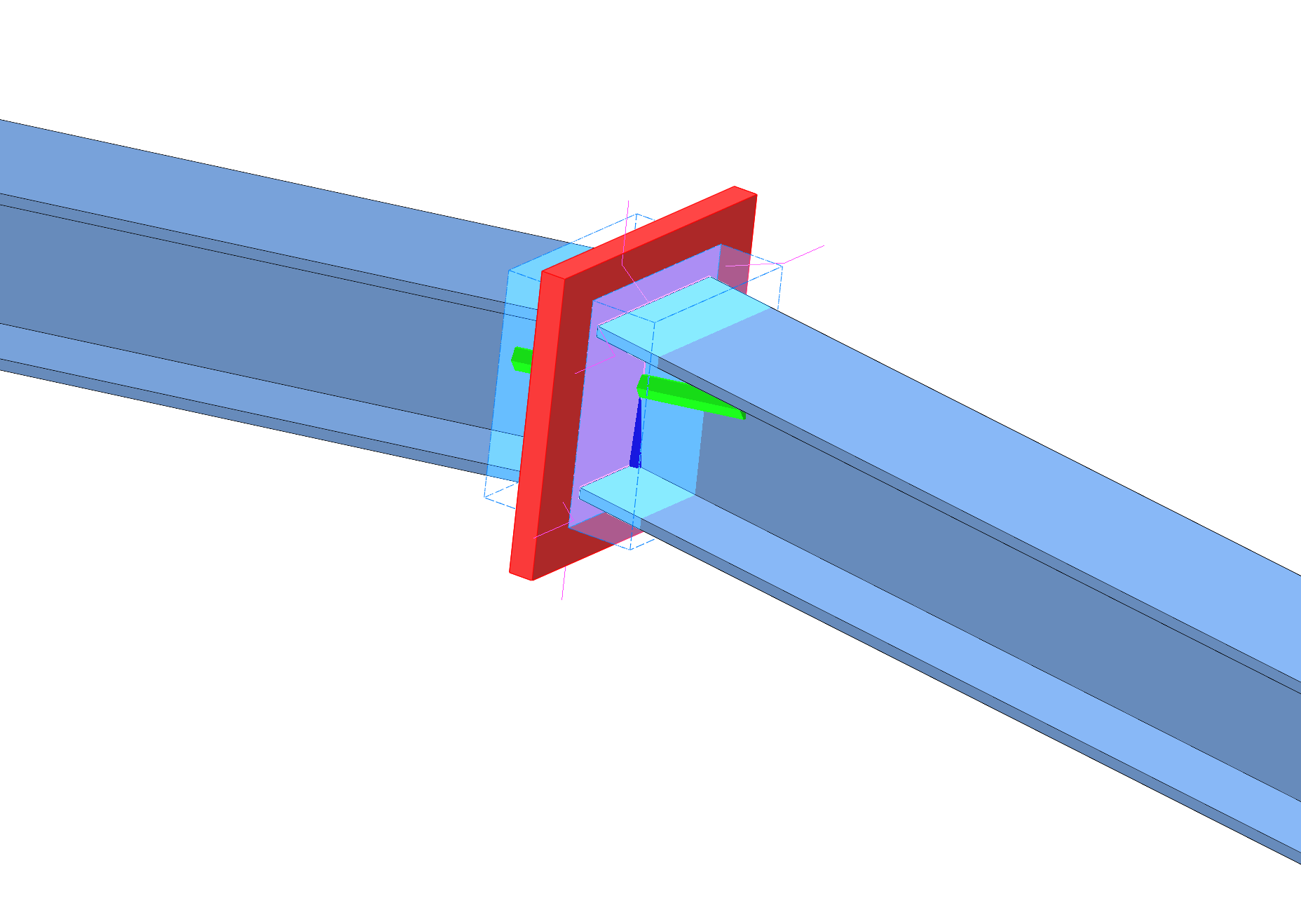

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.


Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

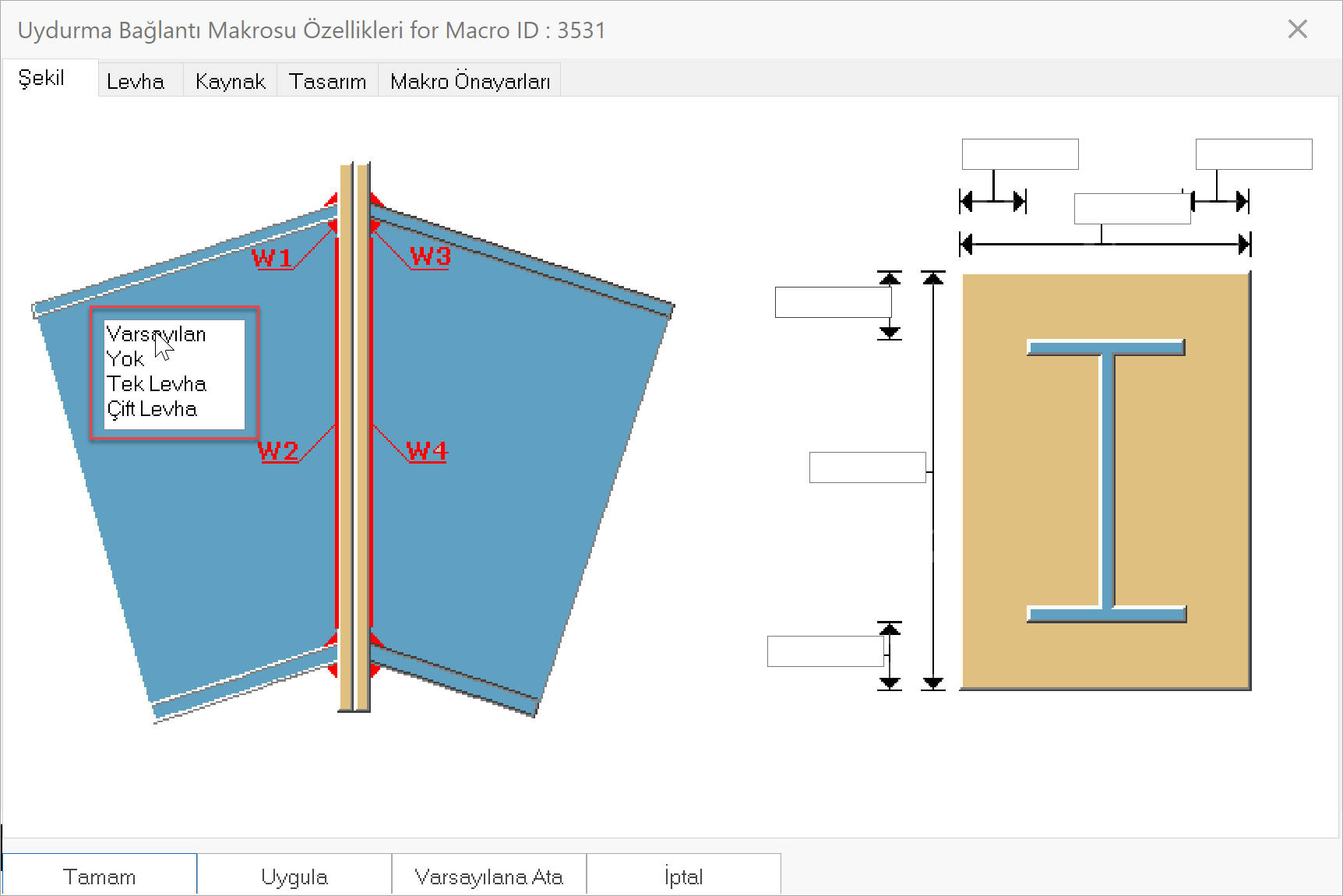

Makro özellikleri penceresinde bağlantının tüm geometrik ayarları yapılabilir. Şekil menüsünden iki kiriş eleman arasındaki plaka özellikleri değiştirilebilir, plaka kaldırılabilir yada çift levha kullanılabilir.



Aşağıdaki videonun 14. dakikasında kiriş uydurma makrosu modellemesi anlatılmaktadır.
