Alın Levhalı Ek Bağlantısı

Alın Levhalı Ek Bağlantısı

ProtaSteel'de çapraz bağlantıları  "Alın Levhalı Ek Bağlantı Makrosu" ile yapılabilir.

Modeldeki ek yeri tanımları ProtaStructure'da yapılır. Eleman ikiye bölünmüş olarak ProtaSteel'e aktarılır.

Bu bağlantı makrosu kiriş, kolon, makas ve çapraz elemanların ekyeri bağlantı detaylandırmaları için kullanılır.

 "Alın Levhalı Ek Bağlantı Makrosu",  Makro Galerisi >> Ekyeri Bağlantıları menüsünde yer alır.



Nasıl Kullanılır :

 "Alın Levhalı Ek Bağlantı Makrosu" nu seçiniz

1  – 1. elemanı seçiniz.

2 –  2. elemanı seçiniz.

Bağlantı oluşacaktır.

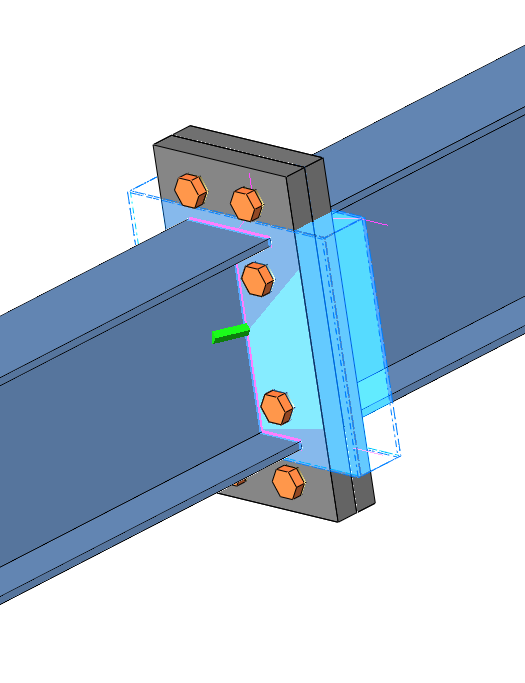

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.



Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

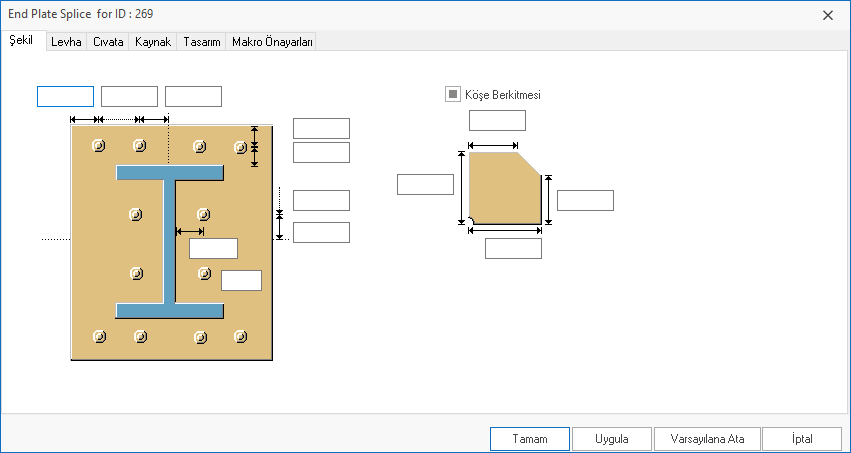

Makro özellikleri penceresinde tüm boyutlar, civata, kaynak , plaka ayarları yapılabilir.



Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.

Makronun varsayılan ayarlarına dönmek için ise Araçlar >> Makro Varsayılanları komutu ile değişiklikleri temizleyebilirsiniz.
