Mahya Guse Bağlantısı

Mahya Guse Bağlantısı

ProtaSteel'de farklı doğrultularda yer alan kiriş - kiriş bağlantıları "Mahya Guse Makrosu" ile yapılabilir. Bu bağlantı iki kiriş arasında alın levhalı ve civatalı bir bağlantı oluşturur. Bu bağlantı bir ankastre bağlantı tipidir ve bağlantı tasarımını otomatik olarak yaparak hesap raporu oluşturabilir. Makro içerisinde yapılan değişikliklere bağlı olarak tasarım sonucunu güncelleyebilir.

Mahya Guse Makrosu,  Makro Galerisi >> Kiriş - Kiriş Bağlantıları menüsünde yer alır.


Nasıl Kullanılır :

Mahya Guse Makrosu'nu seçiniz

1  – 1. Kirişi seçiniz.

2 –  2. Kiriş'i seçiniz.

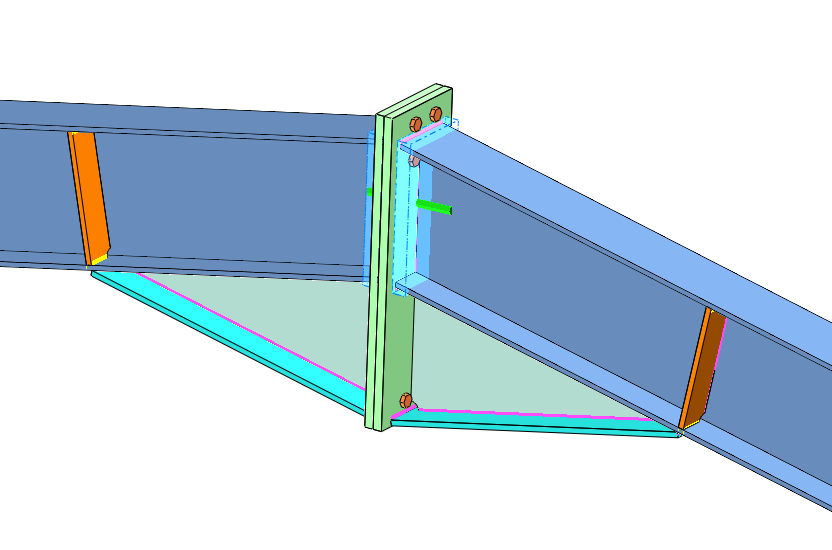

Mahya noktasında kirişler arasında alın levhalı civatalı bir bağlantı oluşacaktır.

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.




Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

Makro özellikle penceresinde gusenin boyutları, civata, kaynak , plaka ayarları yapılabilir.

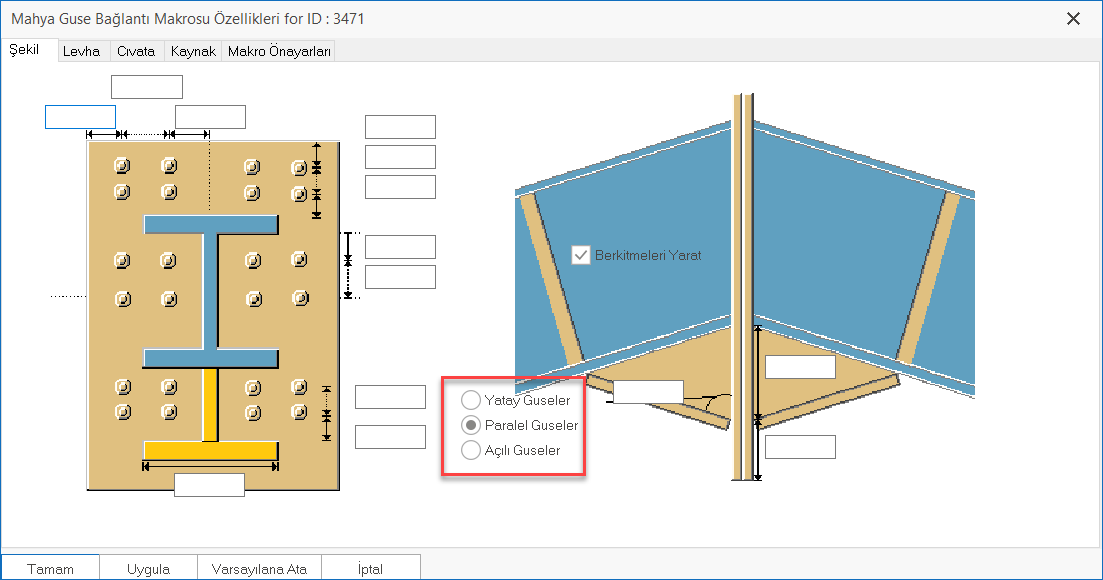

Makro özellikleri penceresinde guse alt flanş yerleşimi ayarlanabilir.



Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.
