Ayar Merkezi - 3

Ayar Merkezi - 3

ProtaStructure’da sistem genelinde tutulan tüm ayarlara Bina sekmesinde yer alan  Ayar Merkezi  ikonu  yardımıyla ulaşabilirsiniz.

Döşeme

Bu bölümdeki seçenekleri kullanarak döşeme tasarımıyla ilgili ayarları yükleyebilirsiniz.

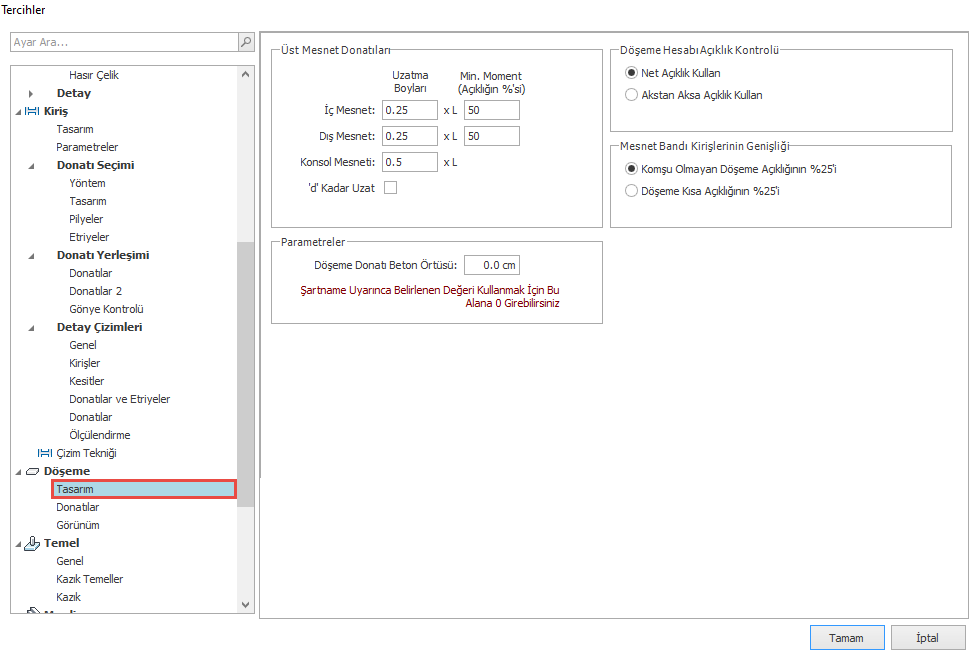

Tasarım


Döşeme Donatı Beton Örtüsü

Döşeme donatıları için kullanılacak beton örtüsü değerini bu veri alanına girebilirsiniz.

Beton örtüsü, döşeme kenarından en dış sıradaki donatı demirinin yüzüne kadar ölçülmektedir.

Bu veri alanına “0” girerseniz, beton örtüsü aktif betonarme şartnamesinde öngörülen esaslar çerçevesinde otomatik olarak belirlenecektir.



Üst Mesnet Donatıları

Mesnet üst donatıları uzatma boyları bu alanlarda yer alan faktörler yardımıyla kontrol edilir. Bu faktörler döşemelerin efektif açıklıklarına uygulanacaktır.

Döşeme Hesabı Açıklık Kontrolü

Bazı şartnamelerde döşeme hesap açıklıklarının mesnet ortasından mesnet ortasına ("Akstan Aksa"), bazılarında ise mesnet yüzünden mesnet yüzüne ("Net Açıklık") alınması öngörülmektedir.


Bu veri alanı ile döşeme hesap açıklıklarının nasıl alınması gerektiğini kontrol edebilirsiniz.

Mesnet Bandı Kirişlerinin Genişliği

"Mesnet Bandı" olarak işaretlediğiniz kirişlerin genişliklerinin belirlenmesinde bu veri alanında yer alan seçeneklerden birini kullanabilirsiniz.

TS500'de mesnet bantlarının genişliğinin "Döşeme Kısa Açıklığının %25'i" kullanılarak belirlenmesi öngörülmektedir.

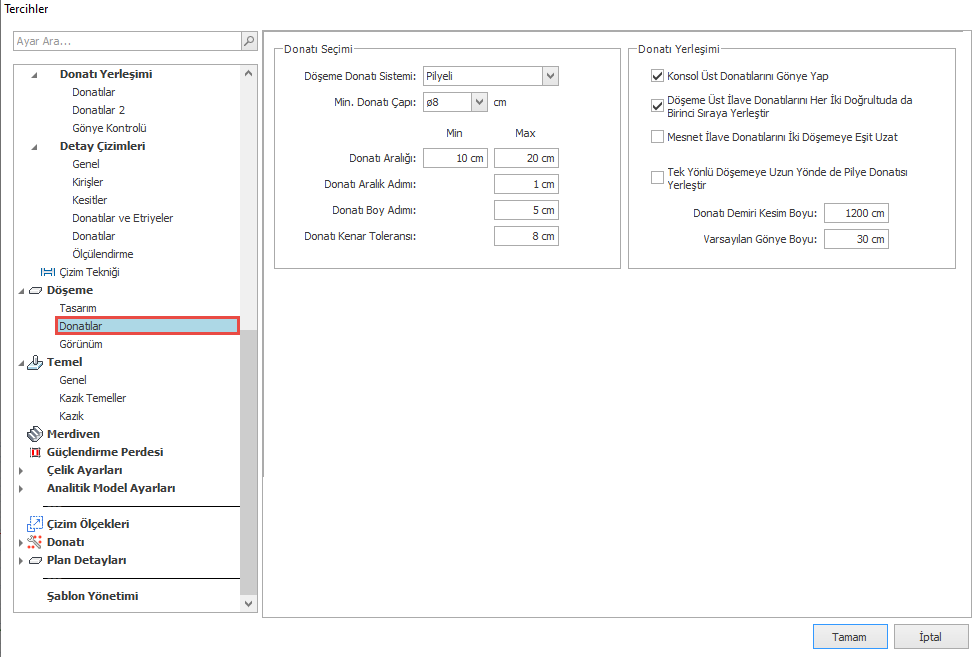

Donatılar


Döşeme Donatı Sistemi

Döşeme donatılarının yerleşiminde kullanılacak donatı sistemini "Pilyeli" ya da "Pilyesiz"olarak bu veri alanını kullanarak belirleyebilirsiniz.


Min. Donatı Çapı

Döşeme tasarımında kullanılacak minimum boyuna donatı çapını bu veri alanını kullanarak kontrol edebilirsiniz.

Donatı Aralığı

Döşeme donatılarının aralığı, yönetmeliklerce belirlenen sınırlar içerisinde kalacak şekilde otomatik olarak belirlenmektedir. Yine de, bu sınırların içerisinde kalmak kaydıyla, minimum ve maksimum donatı aralığını bu veri alanlarını kullanarak bildirebilirsiniz. Bu alanda belirtilen minimum ve limit donatı aralıklarının dışında değerler kullanılmayacaktır.

Donatı Aralık Adımı

Donatı aralığı değerleri burada yer alan değere göre yuvarlanarak kullanılacaktır.

Donatı Boy Adımı

Döşeme donatılarının boylarının belirlenmesinde bu veri alanında belirlenmiş olan “Donatı Boy Adımı” kullanılacaktır. Donatı boyları burada belirtilen değerin katları olarak seçilecektir.

Örneğin, donatı boylarının “5 cm”nin katları olarak belirlenmesini istiyorsanız bu alana “5” girebilirsiniz.

Donatı Kenar Toleransı

Döşeme donatıları açıklık çizgilerinin belirlediği bölgeye dizilerek yerleştirilmektedir. Bu çizgiler genellikle döşeme kenar çizgilerinden itibaren "Donatı Kenar Toleransı" kadar bir mesafe bırakılarak ölçülecektir.

Konsol Üst Donatılarını Gönye Yap

Daha güvenli bir aderans boyu sağlayabilmek amacıyla ProtaStructure konsol üst donatılarını serbest uç’larında gönye yapacaktır. Konsol demirlerinin üst donatılarının gönye yapılmasını istemiyorsanız bu veri alanındaki işareti kaldırabilirsiniz.

Döşeme Üst Donatılarını Her iki Doğrultuda da Birinci Sıraya Yerleştir

Özellikle pilyesiz donatı sistemi kullanılıyorsa, genellikle üst ilave donatılarının hem x hem de y doğrultusunda da birinci sıraya yerleşmesi istenebilir. Bu gibi durumlarda, her iki doğrultuda da döşeme etkili derinliğini arttırabilmek amacıyla bu seçeneği işaretleyebilirsiniz.

Mesnet İlave Donatılarını İki Döşemeye Eşit Uzat

Mesnet bölgesinin iki yanındaki döşemelerin açıklıklarının eşit olmaması durumunda, donatı demirinin boyunu uzun döşeme açıklığını esas alacak şekilde de düzenleyebilirsiniz.

Sadece emniyetli bir seçenek olarak kullanmayı tercih edebileceğiniz bu uygulama sonucunda donatı mesnetin iki yanına doğru eşit miktarlarda uzatılacaktır.

Tek Yönlü Döşemeye Uzun Yönde de Pilye Donatısı Yerleştir

Tek doğrultuda çalışan plak döşemelere uzun doğrultusunda da pilye donatısı yerleştirilmesini istiyorsanız bu seçeneği işaretleyebilirsiniz.

Donatı Demiri Kesim Boyu

Bu veri alanında donatı demirlerinin kesim boylarını yazabilirsiniz. Boyları bu değeri aşan tüm donatılara bindirme boyu kullanılarak ek yapılacaktır.

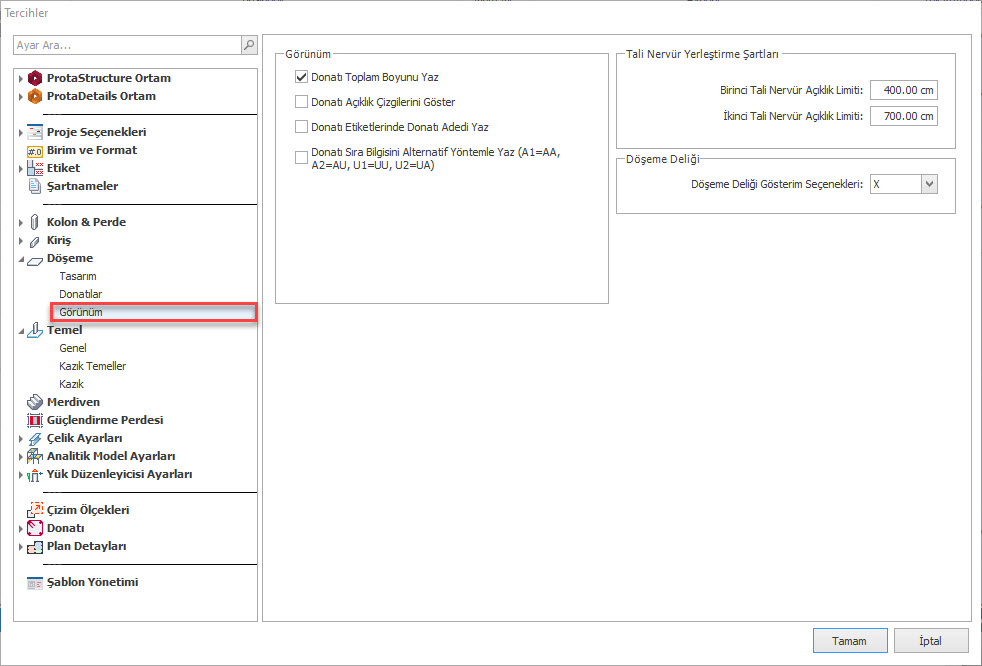

Görünüm


Donatı Etiketinde Donatı Adedi Yazma

Bu veri alanını işaretlediğinizde açıklık çizgileri ve donatı aralıkları kullanılarak hesap edilen döşeme donatı adet bilgileri çizimde yazılmayacaktır.

Donatı Sıra Bilgisini Alternatif Yöntemle Yaz

Bazı bölgelerde donatı çizim alışkanlıklarının farklılaşması gereği, donatıların sıra bilgisinin değişik şekillerde gösterimi gerekebiliyor.

Bu şeçeneği işaretlerseniz, Alt 1nci sıradaki donatılar “AA” (Alt-Alt anlamında) ile işaretlenecektir. Benzer şekilde, Alt 2nci sıra donatılar “AU” (Alt-Üst  anlamında), Üst 1nci sıra donatılar “UU” (Üst-Üst  anlamında), ve Üst 2nci sıra donatılar “UA” (Üst-Alt  anlamında) işaretlenecektir.

Tali Nervür Kirişleri Yerleştirme Şartları

TS500-2000 Şartnamesi’ne göre eğer Nervür Döşeme açıklığı 4 m.’den büyükse açıklık ortasına bir diş, 4 m. ile 7 m. arasında ise iki tane diş düzenlenmelidir.
Bu bölümdeki veri alanları yardımıyla bu limitleri yeniden düzenleyebilirsiniz.

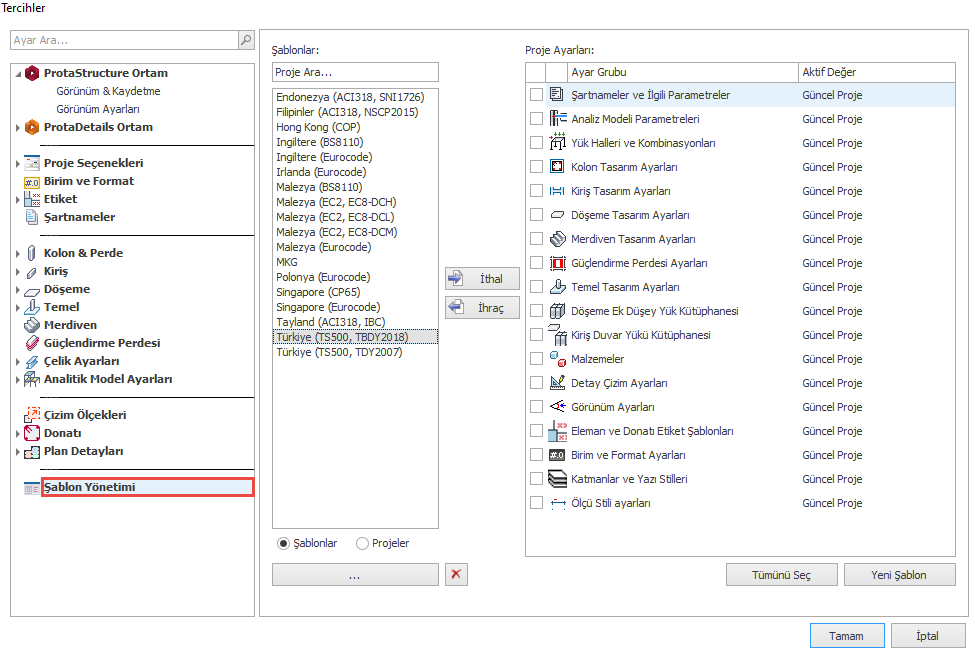

Şablon Yönetimi


Şablon Yönetimi sayfası kullanılarak;

  1. Bir projedeki başlangıç ayarlarını yapabilirsiniz.

  2. Mevcut bir projedeki ayarları gözden geçirip değiştirebilirsiniz.

  3. Projeler arası ayar transferi yapabilirsiniz.

  4. En çok kullandığınız ve favori ayarlarınızı şablon olarak saklayabilirsiniz.

Ayarların Projeler Arasında Transferi

Şablon Yönetimi sayfası kullanılarak mevcut projedeki ayarları başka bir projedeki ayarlarla ya da şablonlarla değiştirebilirsiniz.

  1. Ayarları alacağınız projeyi ya da şablonu seçin.

  2. Değiştirmek istediğiniz ayar gruplarının solundaki kutucukları işaretleyin. İşaretlemediğiniz ayarlar değiştirilmeyecektir.

  3. İthal butonuna basın.

  4. Ayarlar ithal edildikten sonra “Güncel Proje” yazısı, ayarların alındığı proje/şablon ismi olarak değişecektir.


Ayarların Şablon Olarak Kaydedilmesi

Ayarları değiştirdiyseniz, bu ayarları ihraç düğmesine basarak kalıcı bir şablon olarak saklayabilirsiniz. Bu şablonları daha sonra gelecekte oluşturacağınız tüm projelere uygulayabilirsiniz.

  1. Ayarların ihraç edileceği projeyi açın.

  2. Bütün ayarlar saklanacaksa “Tümünü Seç” düğmesini tıklayın. Ayarlardan bazıları ihraç edilecekse sadece onları seçebilirsiniz.

  3. Var olan bir şablonun üzerine yazacaksanız, “Şablonlar” seçeneğinin aktif olduğundan emin olun. Sonra da soldaki listeden ilgili şablonu seçin.

  4. Alternatif olarak, yeni bir şablon oluşturmak istiyorsanız, “Yeni Şablon” seçeneğinin seçili olduğundan emin olun. Şablon ismini var olan metin alanına girin.

  5. Seçili olan tüm güncel ayarların şablon olarak kaydedilebilmesi için “İhraç” düğmesine basın.
