Tekil Temel Detaylarının Oluşturulması

Tekil Temel Detaylarının Oluşturulması

Genel

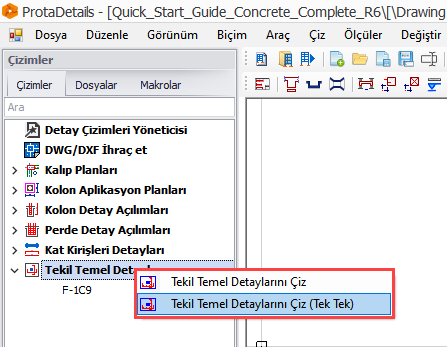

Tekil temel detaylarını çizdirmek için  ekranın sağ bölümünde yer alan Çizimler penceresindeki Tekil Temel Detayları'nın üzerine sağ tıklayın. Karşınıza gelen Tekil Temel Detaylarını Çiz veya Tekil Temel Detaylarını Çiz (Tek Tek) komutunu seçerek ekranda boş bir noktaya tıklayın. Tıkladığınız noktaya detay çizdirilecektir.
Tekil temel detayları çizdirilmeden önce Prota Structure'da tekil temellerin tasarlanıp kaydedilmiş olması gerekir.


    1. Tekil Temel Detaylarını Çiz : Tüm tekil temelleri grup olarak çizdirir. Antet bilgileri ve metraj da seçilirse bu bilgiler çizime eklenir.
    2. Tekil Temel Detaylarını Çiz (Tek Tek): Tek tek tekil temel detayları ekranda seçilen noktaya yerleştirilir. Daha ziyade kullanıcının manuel olarak  çizimleri paftada yerleştirmek istediğinde kullanılır.

Detay Çizimleri Yöneticisi

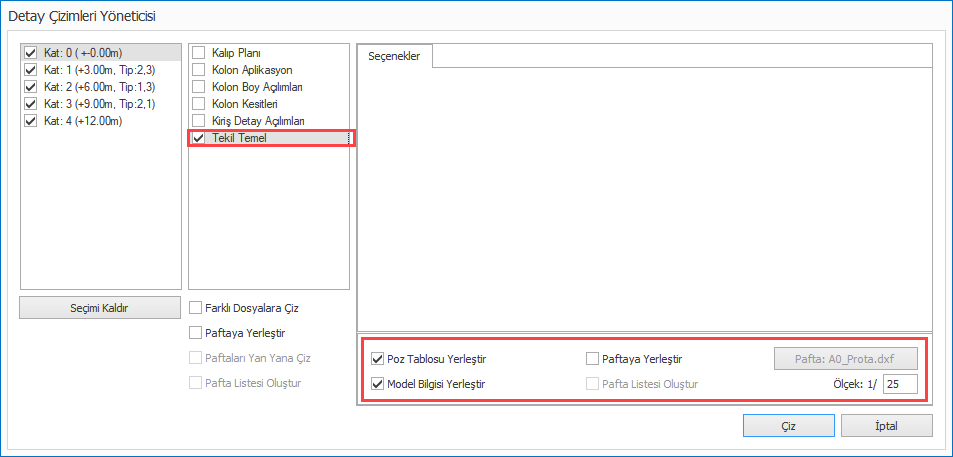

    1. Alternatif olarak detay çizimleri yöneticisi yardımıyla da tekil temel detayları çizdirilebilir.


Seçenekler bölümünde poz tablosu, ölçek, model bilgisi gibi genel çizim ayarları bulunur. Çiz butonuna basıldığında tüm tekil temel detayları istenen noktada istenen çizim ayarlarını dikkate alarak oluşturulurlar.
