Taban Plakası Bağlantı Makrosu
ProtaSteel de 3 farklı taban plakası bağlantı makrosu ve ayrıca kesme takozu yerleşim makrosu bulunur.
2- Boru ve Kutu Profil Taban Levhası Bağlantısı
3- Taban Levhası Bağlantı Makrosu
4- Kesme Takozu Makrosu

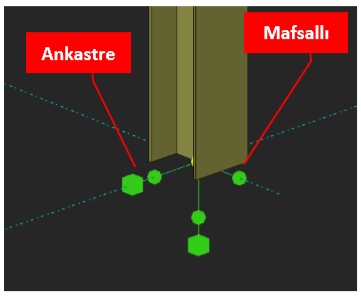

ProtaStructure’da tasarlanan taban bağlantı koşullarını ProtaSteel’de ayırt etmek oldukça kolaydır. Kolon alt noktasında belirtilen küp ve daire sembolleri bağlantının mafsallı veya ankastre olmasını ifade eder. Daire+küp sembollü görünüm ankastre bağlantı, sadece daire olan görünüm ise mafsallı bağlantı yapıldığı anlamını taşır.
Kolon elemanlara moment aktaran yada mafsallı taban
plakası eklemek için taban levhası bağlantı makrosu kullanılabilir. Bu makro genel özellikli bir taban plakası makrosudur ve geometrik özellikleri mafsallı yada ankastre bağlantı için özelleştirilebilir.

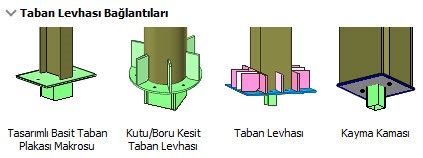

Taban Plakası Bağlantı Makrosu, Makro Galerisi >>Taban Levhası Bağlantıları menüsünde yer alır.
Nasıl Kullanılır :
"Taban Plakası Bağlantı Makrosu" nu seçiniz
1 – Kolonu seçiniz.

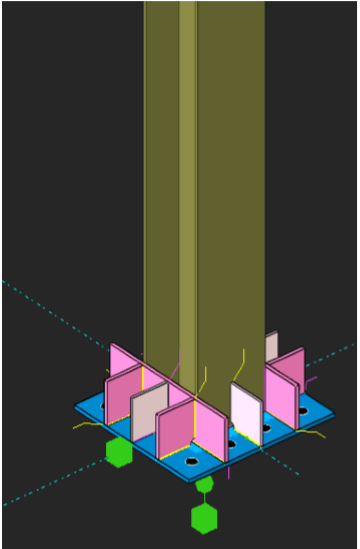

Taban levhası bağlantısı otomatik olarak kolonun alt noktasına atanacaktır.
Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük" ayarlarından açılıp kapatılabilir.
Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir. Çift-Tıklamayla nesne özellikleri açılır.
Bağlantı makrosu, makro simgesi
ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

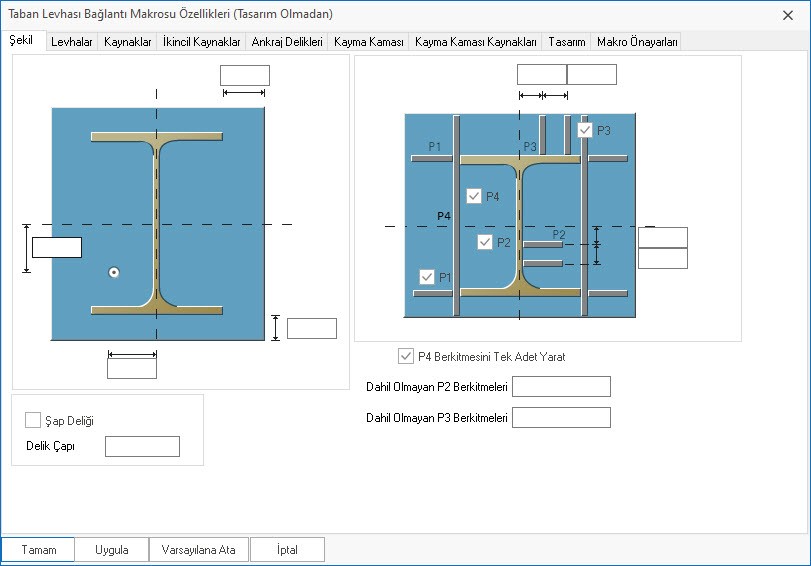

Makro özellikleri penceresinde tüm boyutlar, civata, kaynak , plaka ayarları yapılabilir.
Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.
Makronun varsayılan ayarlarına dönmek için ise Araçlar >> Makro Varsayılanları komutu ile değişiklikleri temizleyebilirsiniz.
