Aşık Bağlantı Makrosu

Aşıklar ProtaStructure'da eklenerek ProtaSteel'e aktarılır. Ayrıca aşık komutu kullanılarak ProtaSteel'de de aşık elemanları eklenebilir.

ProtaSteel'de aşık bağlantıları  "Aşık Bağlantı Makrosu" ile yapılabilir.

 "Aşık Bağlantı Makrosu",  Makro Galerisi >> Aşık ve Kuşak Bağlantıları menüsünde yer alır.

Nasıl Kullanılır :

"Aşık Bağlantı Makrosu" nu seçiniz

1  – Aşık elemanının bağlandığı kiriş yada üst başlığı seçiniz.

2 –  Aşık elemanı seçiniz.

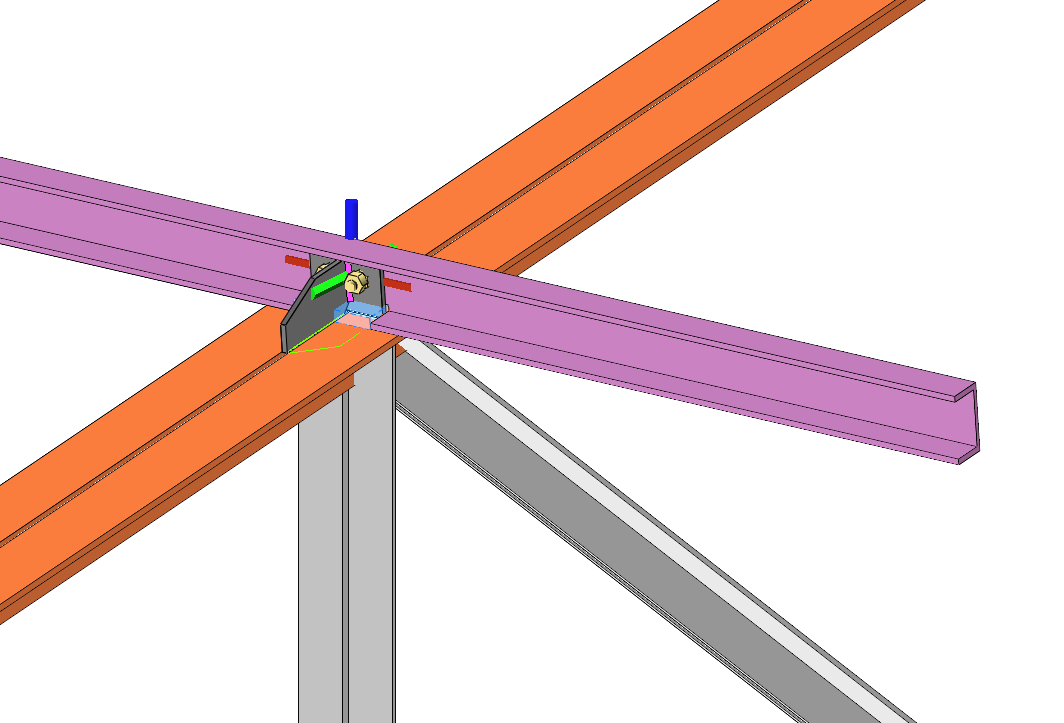

Bağlantı oluşacaktır.

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.



Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

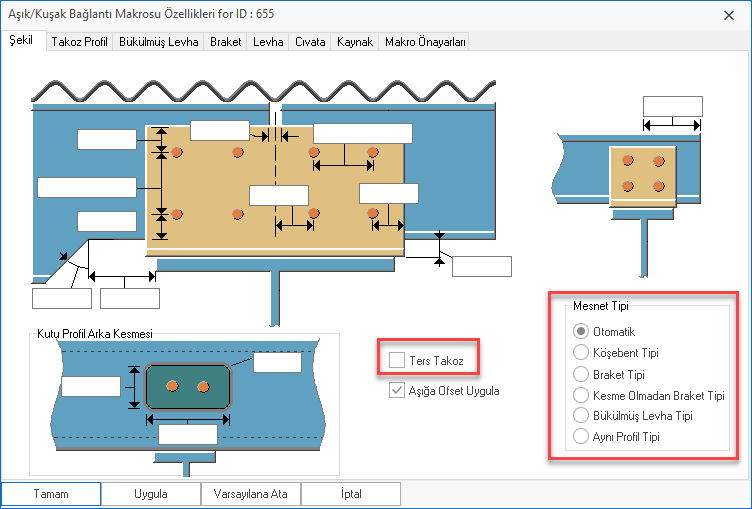

Makro özellikleri penceresinde tüm boyutlar, civata, kaynak , plaka ayarları yapılabilir.

Aşık özellikleri penceresinde uygulanabilir farklı bağlantı tipleri yer almaktadır.

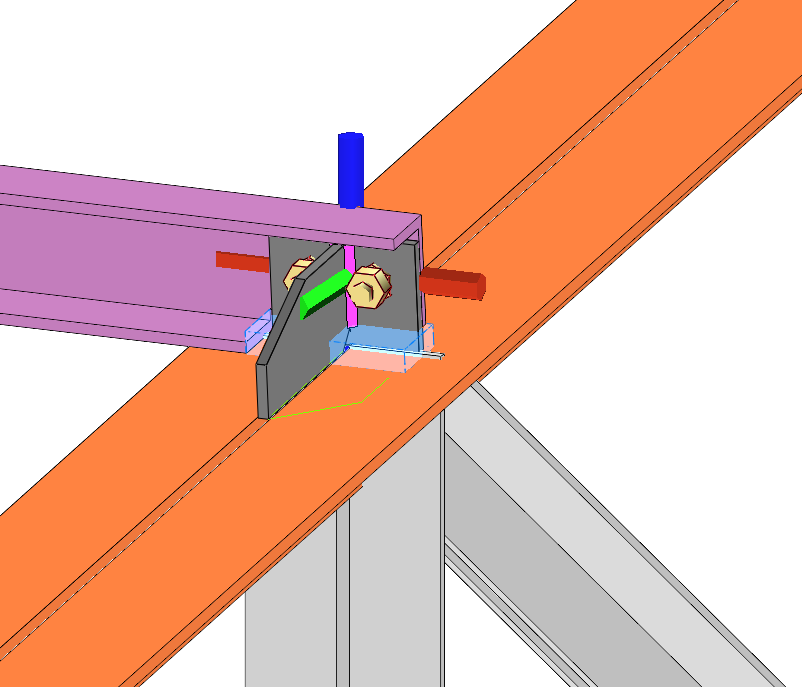

Ayrıca "ters çevir"  seçeneğini işaretleyerek bağlantının diğer yönde uygulanması da sağlanır.

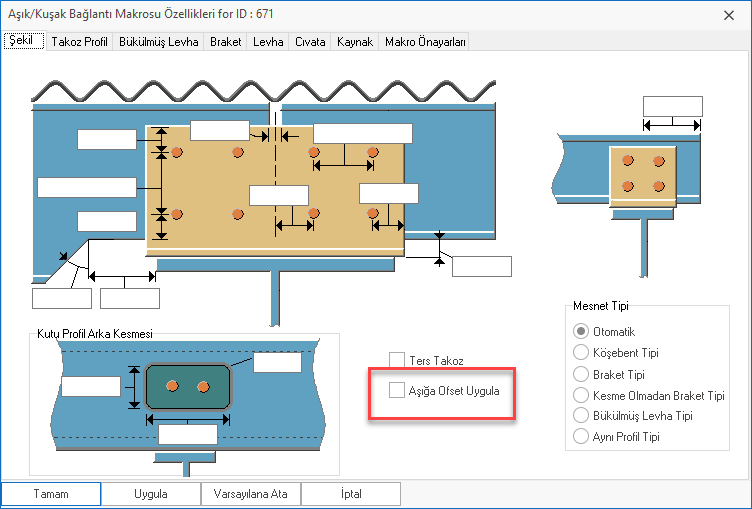

Saçak tanımlanmış aşıkların bağlantıları yapılırken, aşıklar bağlantı hizasında otomatik olarak kesilmektedir. Saçaklarda bu kısaltma işleminin yapılmaması için aşağıdali "Aşığa Ofset Uygula" seçeneğinin işaretini kaldırınız.

Aşık bağlantısına uygulanan civatalar arasındaki mesafelerin değiştirilebilmesi için , tüm ayar kutularında değer yazılmalıdır.

Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.

Makronun varsayılan ayarlarına dönmek için ise Araçlar >> Makro Varsayılanları komutu ile değişiklikleri temizleyebilirsiniz.
