Kutu / Boru Kesit Taban Levhası Bağlantı Makrosu

Kutu / Boru Kesit Taban Levhası Bağlantı Makrosu

Boru ve kutu kesitli kolon taban plakası modellemek için Kutu / Boru Kesit Taban Levhası Bağlantı Makrosu kullanılır. Bu makro tasarım yapabilmekte ve hesap raporu oluşturabilme kabiliyetine sahip değildir.


Kutu / Boru Kesit Taban Levhası Bağlantı Makrosu,  Makro Galerisi >>Taban Levhası Bağlantıları menüsünde yer alır.



Nasıl Kullanılır :

Kutu / Boru Kesit Taban Levhası Bağlantı Makrosu" nu seçiniz

1  – Kolonu seçiniz.

Taban levhası bağlantısı otomatik olarak kolonun alt noktasına atanacaktır.

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük" ayarlarından açılıp kapatılabilir.



Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

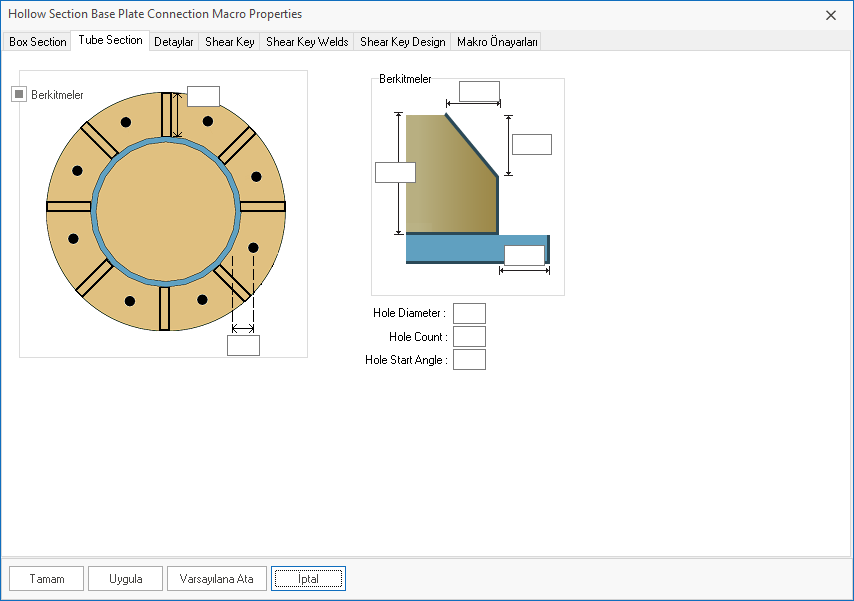

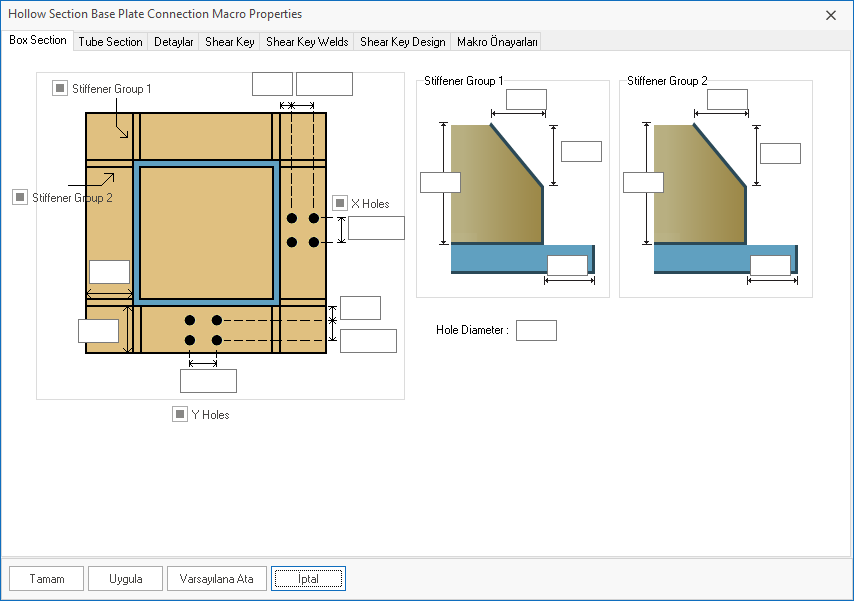

Makro özellikleri penceresinde kutu ve boru profil taban plakası boyutları, ankraj mesafeleri ve kaynak ayarları yapılabilir.






Makroyu tekrar benzer şekilde kullanmak için ise "varsayılana ata" seçeneğini işaretleyiniz.

Makronun varsayılan ayarlarına dönmek için ise Araçlar >> Makro Varsayılanları komutu ile değişiklikleri temizleyebilirisniz.
