Proje Yönetimi
ProtaStructure üzerinde çalışılan binaları ilgili ayar ve parametreleri ile birlikte
Proje Kodu'
nu kullanarak kaydetmektedir.

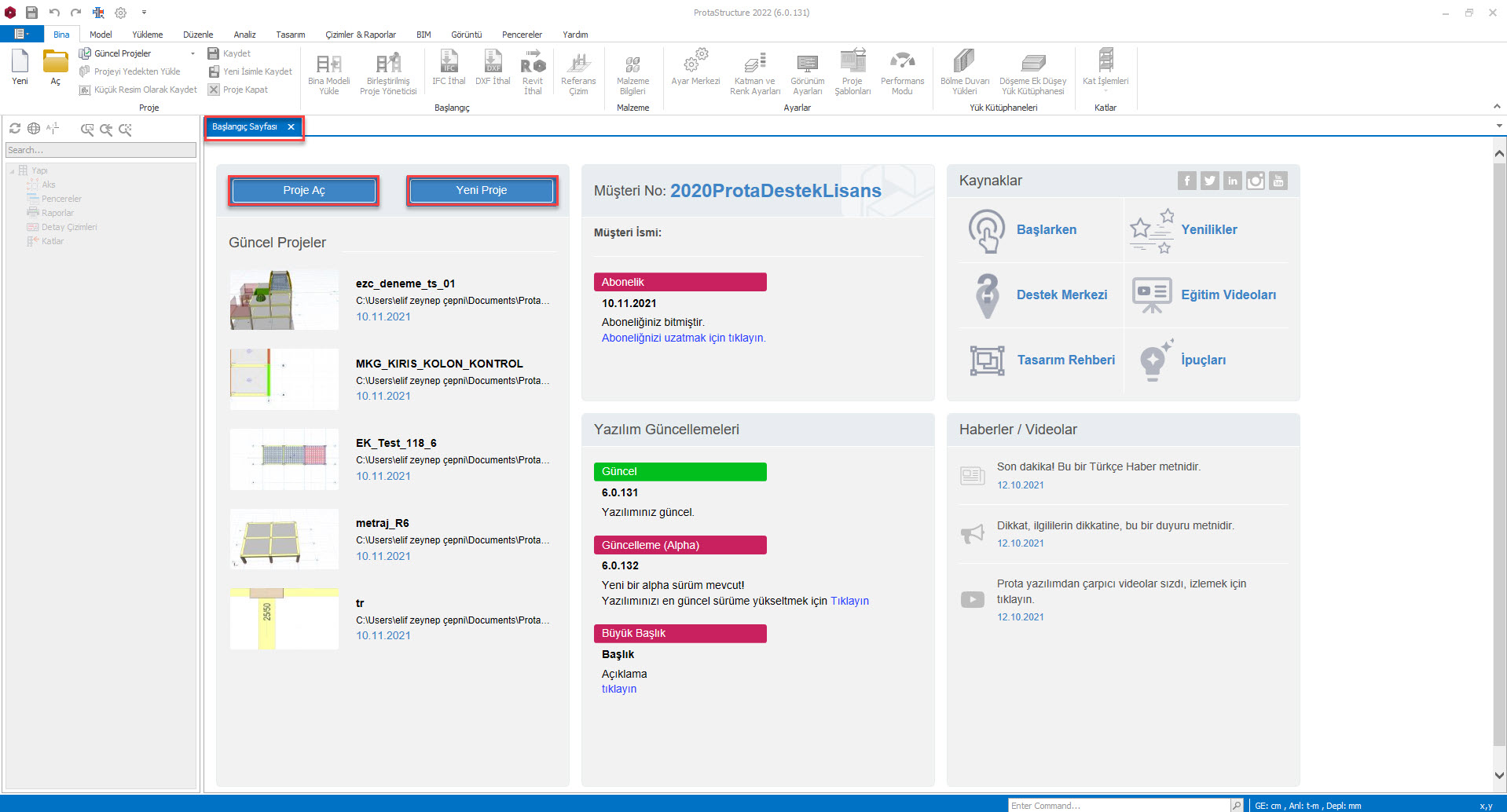

ProtaStructure’ı çalıştırdığınızda karşınıza Başlangıç Sayfası penceresi gelecektir. Bu penceredeki alanları mevcut bir projeyi açmak veya yeni bir proje oluşturmak için kullanabilirsiniz.
Proje Aç

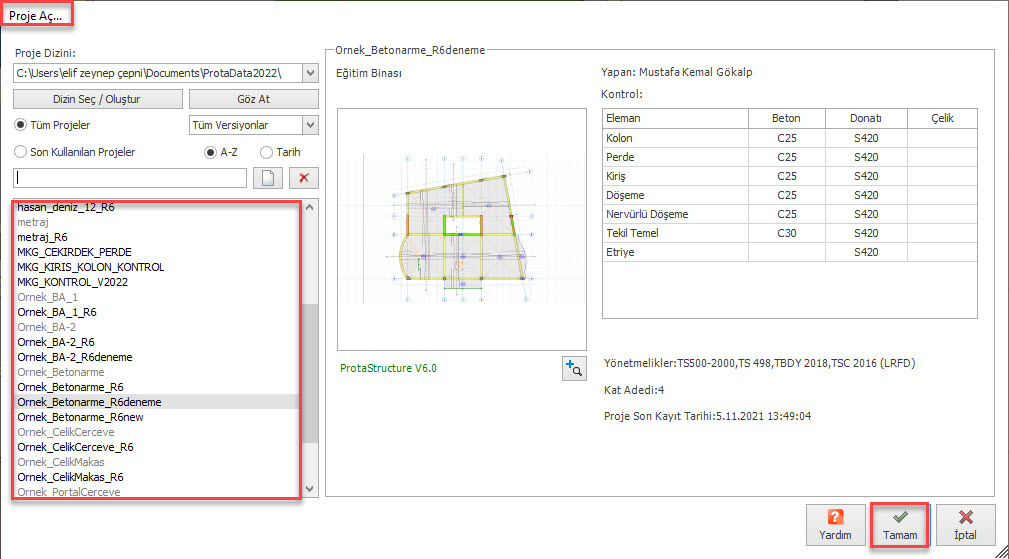

Başlangıç sayfasında Proje Aç butonuna bastığınızda Proje Aç penceresi ekrana gelecektir.
Bu pencere yardımıyla yeni bir projeye başlamak için ön bilgileri vermek veya daha önce başladığınız bir projeyi tekrar ekrana getirmek mümkün olmaktadır.
Mevcut bir projeyi yüklemek için ekranın sol-üst köşesinde yer alan Tüm Projeler kutucuğunu tıklayınız. Bu bölümün hemen altında güncel veri dizinindeki mevcut tüm projeler listelenecektir.
Projenizi yüklemek için bu bölümden projenizi bularak Tamam butonuna basmanız veya işaretleyicinizin sol tuşu ile projenizin ismini çift tıklamanız y eterli olacaktır.
Güncel veri dizinindeki mevcut projeleri belli bir kritere göre sıralamak mümkündür. A-Z kutucuğunu işaretlerseniz projeler ilk harflerine göre sıralanacaktır.
Tarih
kutucuğunu işaretlediğinizde ise güncel veri dizinindeki mevcut projeleriniz en son tarihli olan listede en üstte olmak üzere yeniden eskiye göre sıralanacaktır.
Proje Aç
penceresinde sol-üst köşede yer alan
Son Kullanılan
Projeler
kutucuğunu tıkladığınızda ise yakın zamanda üzerinde çalıştığınız projeleriniz hemen alttaki bölümde listelenecektir.
Proje Aç penceresinde Proje Sil
Proje Aç penceresinde sol-üst köşede yer alan Dizin Seç / Oluştur
butonunu kullanarak bilgisayarınızdaki farklı bir klasörü seçerek güncel veri dizinini değiştirebilirsiniz.
Proje Aç veya
Başlangıç Sayfası
penceresinde
bulunan
Yeni Proje
butonuna bastığınızda ise karşınıza Yeni Proje penceresi gelecektir.
Yeni Proje

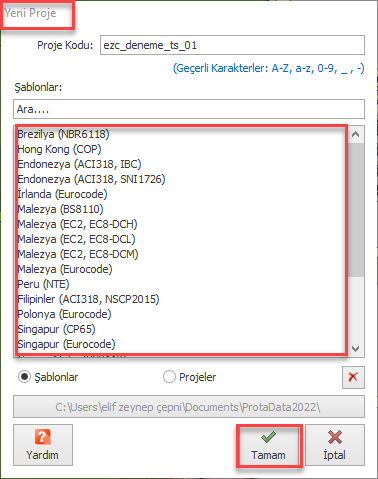

Proje Aç penceresinde, Yeni Proje butonunu tıkladığınızda ekrana gelen Yeni Proje penceresinde Proje Kodu başlığının altında bulunan veri alanına çalışmaya başlayacağınız projeye vereceğiniz kodu yazabilirsiniz.
Aynı proje dizininde yer alan farklı iki projeye aynı kod verilemez. Proje Kodu 80 karakter uzunluğuna kadar yazılabilmektedir.
Proje Kodu'nu girdikten sonra standart şablonların yer aldığı hemen alttaki Şablonlar bölümünden isteğinize uygun şablonu seçiniz.
Şablonlar, tasarım kodları, malzeme özellikleri, eleman tasarım ayarları vb. varsayılan model parametrelerini hızlı bir şekilde oluşturmak için kullanılmaktadır.
Dilerseniz
Projeler
kutucuğunu
tıklayarak
da
mevcut bir projedeki ayarların güncel projenizde kullanılmasını sağlayabilirsiniz.
Örneğin;
Türkiye (TS 500, TBDY2018) seçtikten sonra Tamam
butonunu bastığınızda varsayılan
Proje Dizini
içerisinde otomatik olarak aynı adlı bir klasör oluşturulacaktır ve b
u modele ait tüm veriler bu projeye ait klasör içerisinde kaydedilecektir.

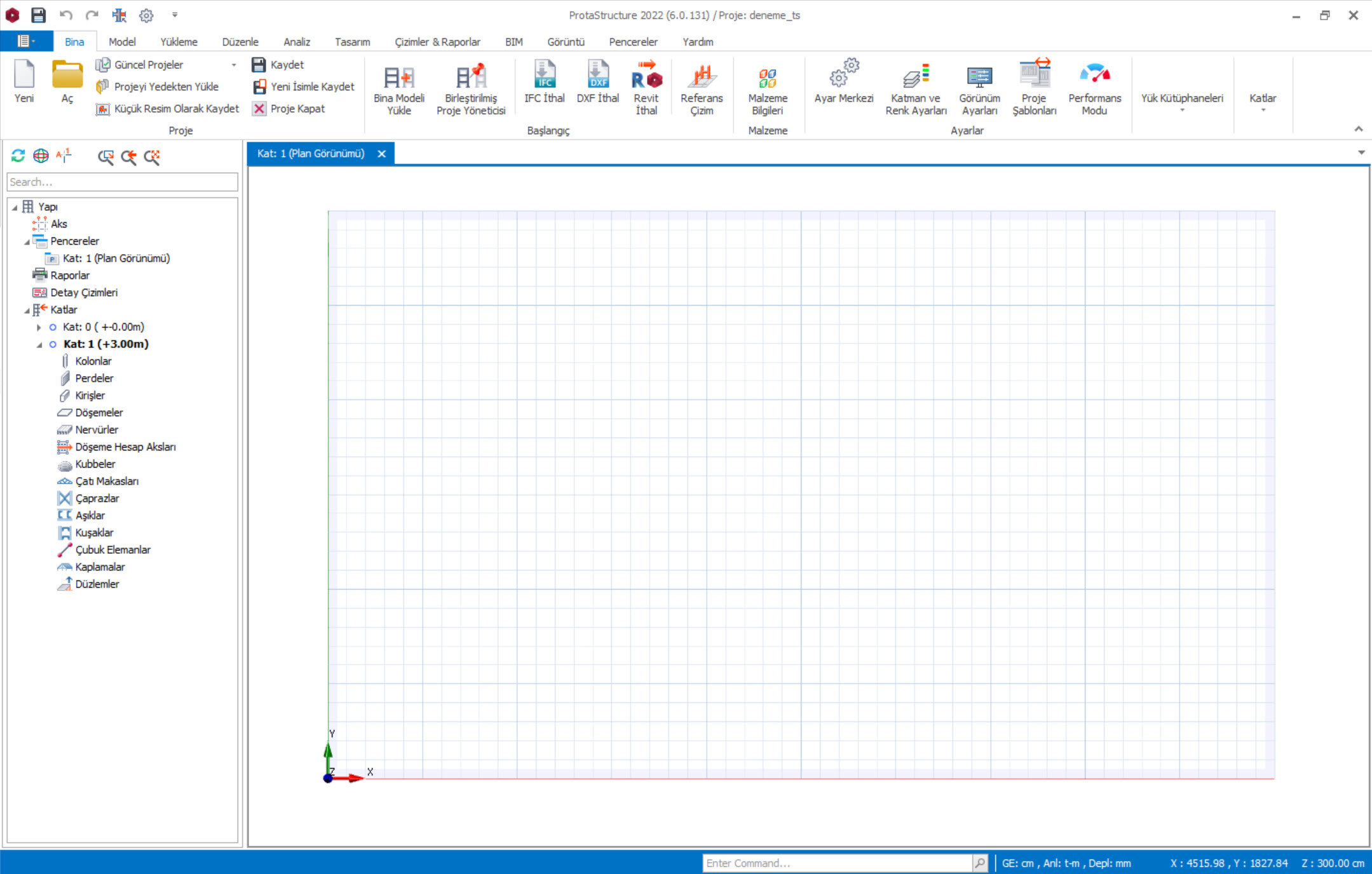

Tamam butonunu işaretledikten sonra plan görünümü gösteren boş bir model penceresi otomatik olarak
yüklenecektir.
Açılan plan görünümünde varsayılan grid aralığı 1 metredir ve asal gridler her 5 metrede bir olacak şekilde koyu renkle gösterilmiştir.
Açılan plan görünümünde varsayılan grid aralığı 1 metredir ve asal gridler her 5 metrede bir olacak şekilde koyu renkle gösterilmiştir.
