Uzatılmış Alın Levhası Bağlantısı

ProtaSteel'de kiriş - kolon bağlantıları "Uzatılmış Alın Levhası Bağlantı Makrosu" ile yapılabilir.

Bu bağlantı bir ankastre bağlantı tipidir ve bağlantı tasarımını otomatik olarak yaparak hesap raporu oluşturabilir. Makro içerisinde yapılan değişikliklere bağlı olarak tasarım sonucunu güncelleyebilir.

Uzatılmış alın levhası bağlantısı kolonun güçlü yönü ile kiriş arasında bir bağlantı oluşturur.

Uzatılmış Alın Levhası Bağlantısı Makrosu,  Makro Galerisi >> Kolon - Kiriş Bağlantıları menüsünde yer alır.

Nasıl Kullanılır :

Uzatılmış Alın Levhası Bağlantısı Makrosu'nu seçiniz

1  – Kolon'u seçiniz.

2 –  1. Kiriş'i seçiniz.

3 –  2. Kiriş'i seçiniz. 2. kiriş yok ise sağ tıklayınız.

Bağlantı oluşacaktır.

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.

Bu bağlantı makrosu kolon boyunu gerektiği miktarda otomatik olarak uzatır.

Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

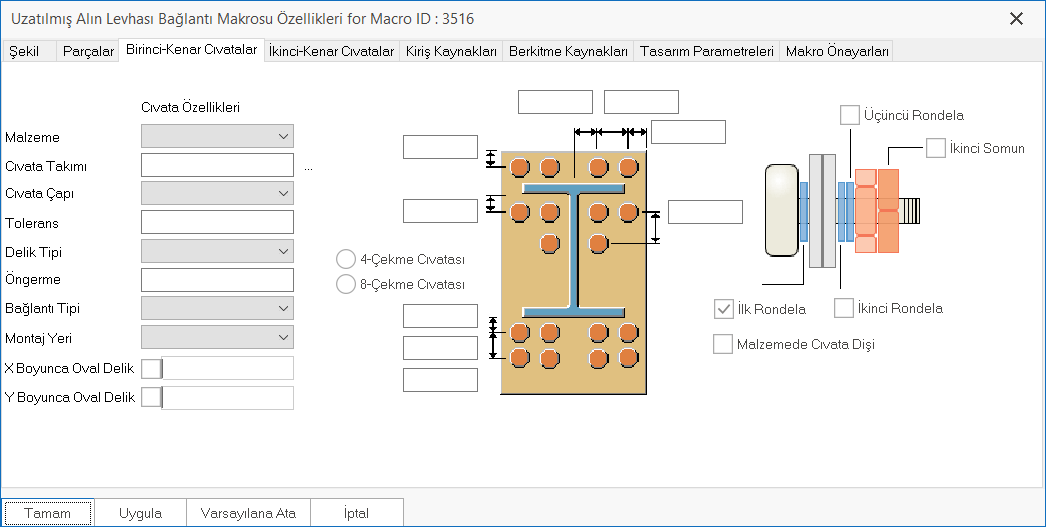

Makro özellikle penceresinde gusenin boyutları, civata, kaynak , plaka ayarları yapılabilir.

Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.
