Radye Temel Hesap Raporu Hazırlama Seçenekleri
ProtaStructure ile Kirişsiz Radye Temel ve Kirişli Radye Temel modelleyebilir ve bu modelin analizini Model sekmesinde
yer alan Sonlu Elemanlar Radye Temel Hesabı ikonu yardımıyla yapabilirsiniz. Yapmış
olduğunuz analizlerinizin raporlarını tek seferde oluşturabilirsiniz.
Raporu oluşturmak için Çizimler&Raporlar bölümünden
Raporlar/SE Temel Raporu sekmesine tıklayınız.
![](https://destek.protayazilim.com/galleryDocuments/edbsn8a2bf5f9e0c07fcabf8e5bad515680d6c9b805611172031cad06d01fa5bb83aaec94a8f642bab230d70a70195a785a01?inline=true)

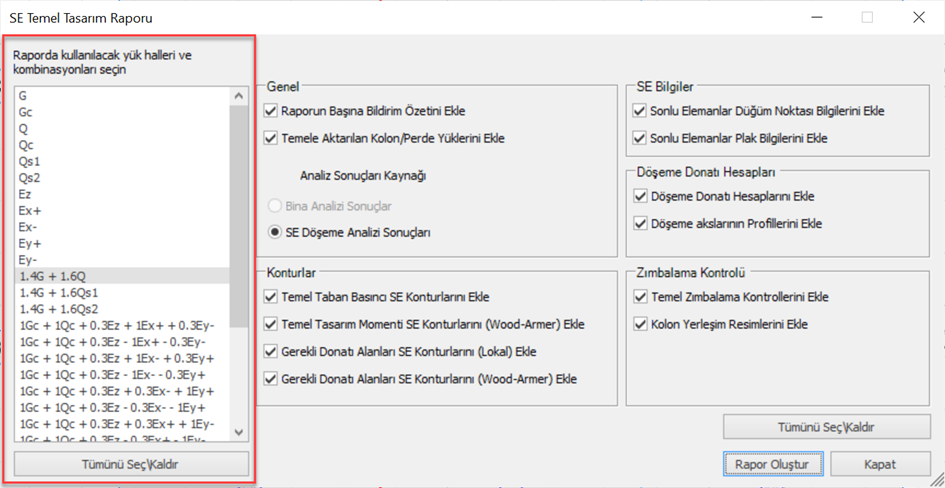

SE Temel Raporu sekmesine tıkladığınızda Raporunuzun
içeriğini belirlemek için seçim yapacağınız bir arayüz açılacaktır. Arayüzün sol bölümünde yapı analizinizden
önce belirlemiş olduğunuz yük halleri ve
yük kombinasyonları bulunacaktır. İstediğiniz yük halleri ve kombinasyonunu
işaretleyerek raporda bu yük durumlarının yer almasını sağlayabilirsiniz. Tümünü
Seç/Kaldır butonuyla tek seferde tüm durumları seçip, iptal edebilirsiniz.

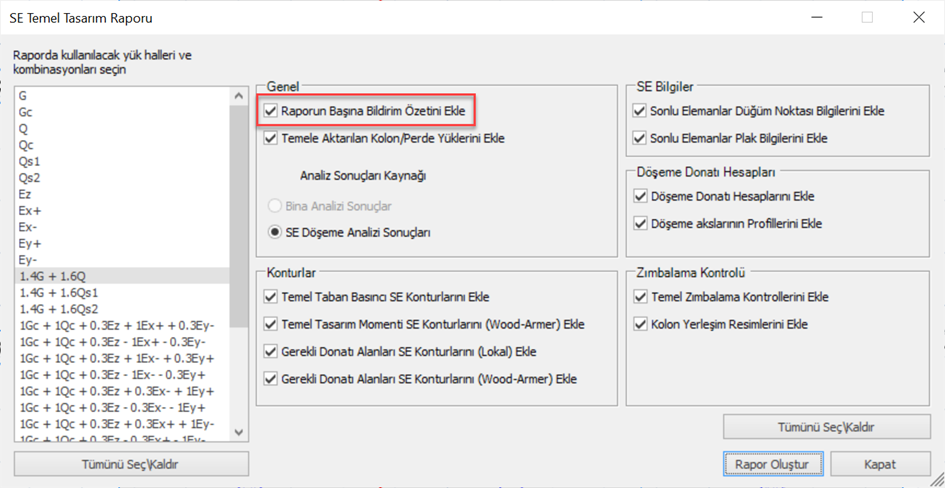

Genel bölümünde Raporun Başına Bildirim Özetini Ekle seçeneğini eklediğinizde temelinizde karşılaştığınız problemleri raporda
görüntüleyebilirsiniz.

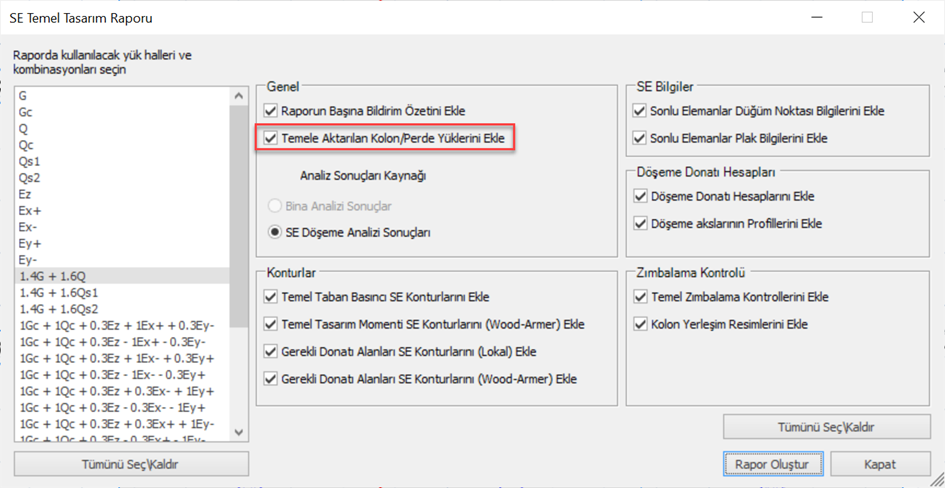

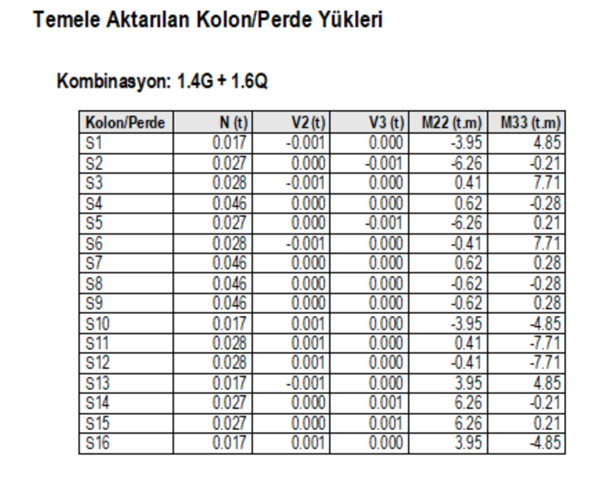

Temele Aktarılan Kolon Yükleri İşaretini Eklediğinizde yapınızda bulunan düşey elemanlarınızın alt uç etkilerini tablo
halinde yazılmasını sağlayabilirsiniz.

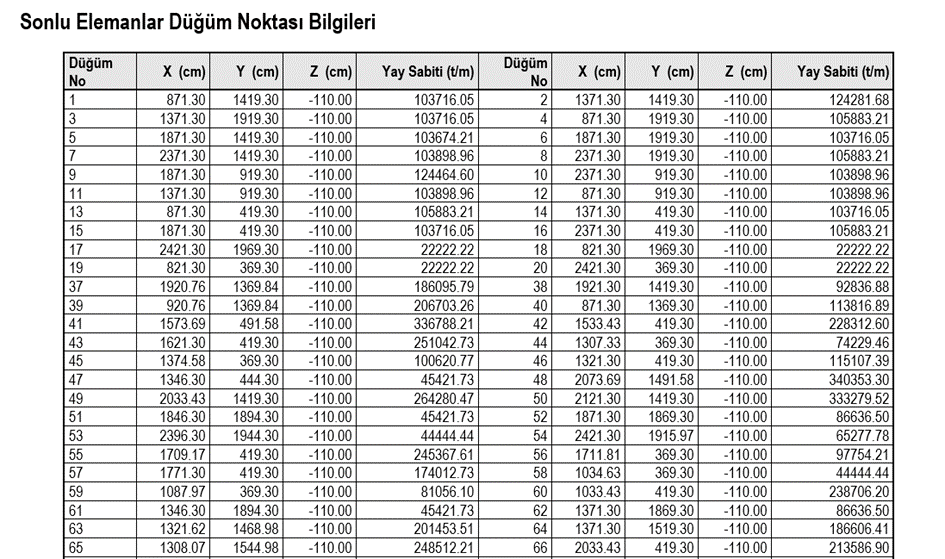

Sonlu Elemanlar Düğüm Noktası Bilgilerini Ekle: Temeliniz belirlemiş olduğunuz plak boyutlarına uygun olacak şekilde
bölünmektedir. Her bir bölünen alan köşelerine düğüm noktası tanımlanmaktadır.
Bu düğüm noktalarına ait koordinat bilgilerini ve noktalarınıza ait yay sabiti
değerlerinizi t/m cinsinden görüntüleyebilirsiniz.
![](https://destek.protayazilim.com/galleryDocuments/edbsne4a57c23e503f42adcd9acf470f2f5e38956ac97756f3420f214f7acffaeb71d677847003f890c674222b3e3e2cfd66c?inline=true)

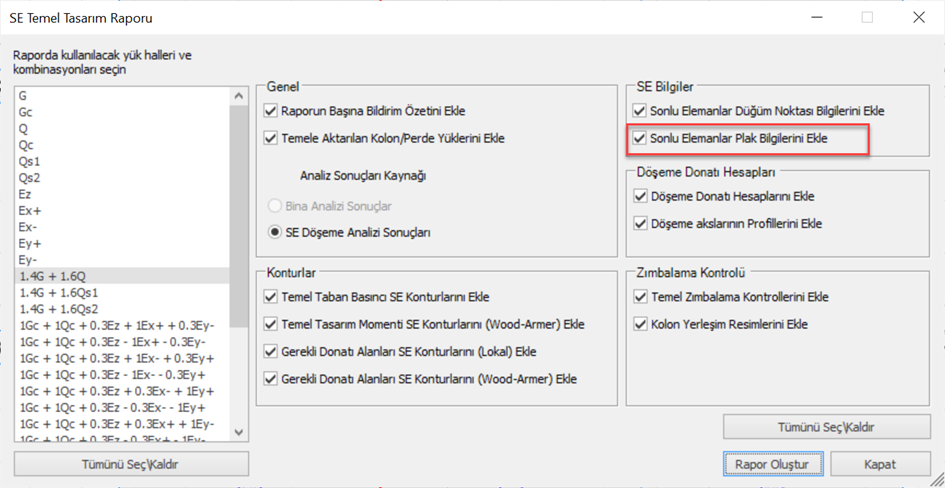

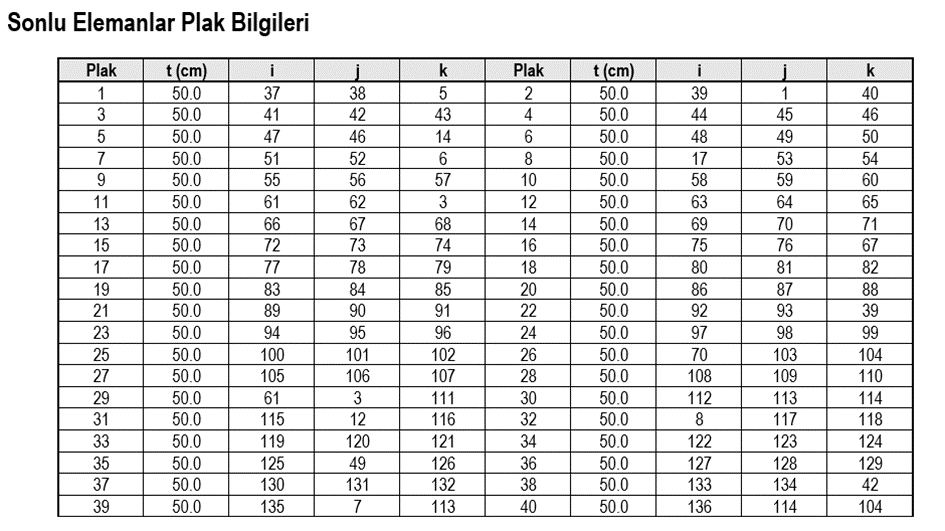

Sonlu Elemanlar Plak Bilgilerini Ekle :
Bu bölümü işaretlediğinizde belirlemiş olduğunuz boyutlara göre bölünmüş
plağınızın kalınlık ve köşe koordinat düğüm noktaları bilgilerini içeren tablo
oluşacaktır.

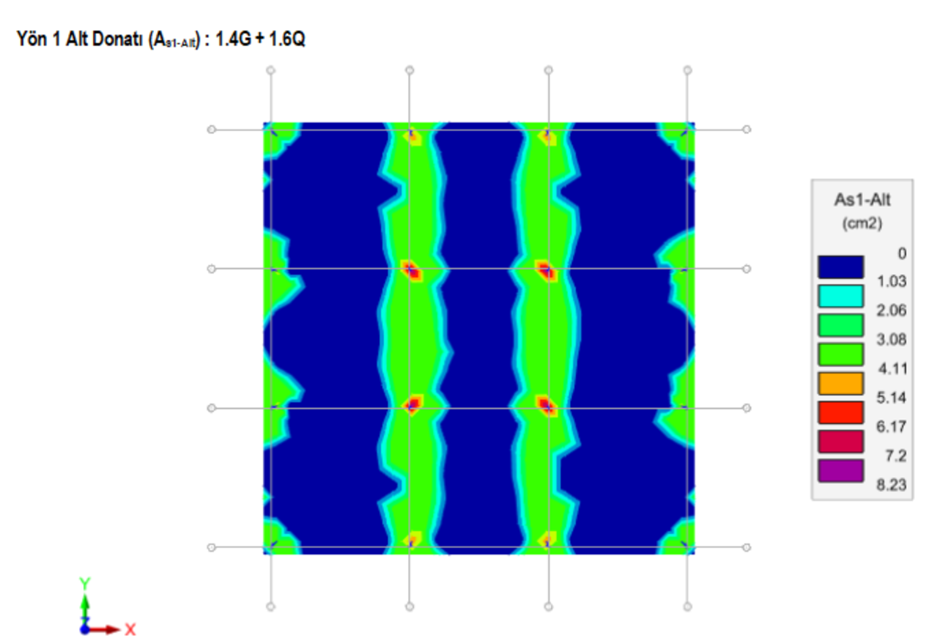

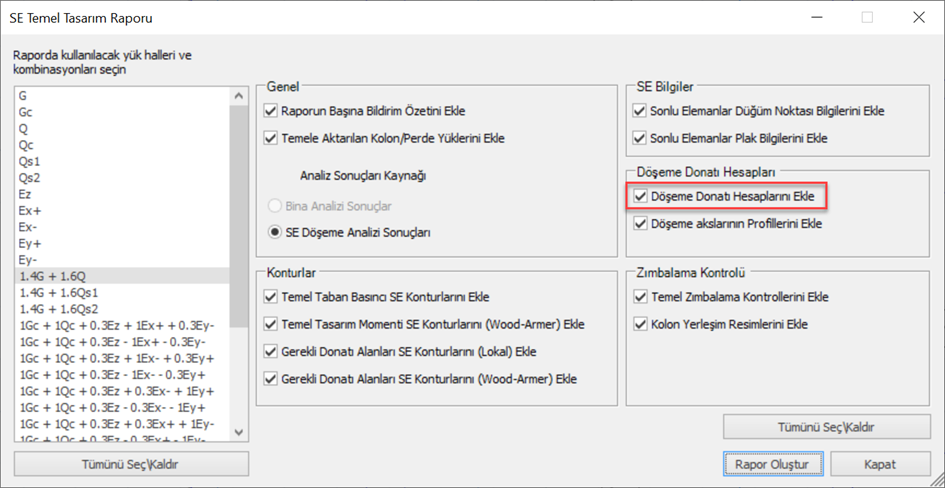

Döşeme Donatı Hesaplarını Ekle butonuna
tıkladığınızda radye temelinize ait yapmış olduğunuz donatı hesaplarınızı
konturler yardımıyla görüntülenmesini sağlayabilirsiniz.

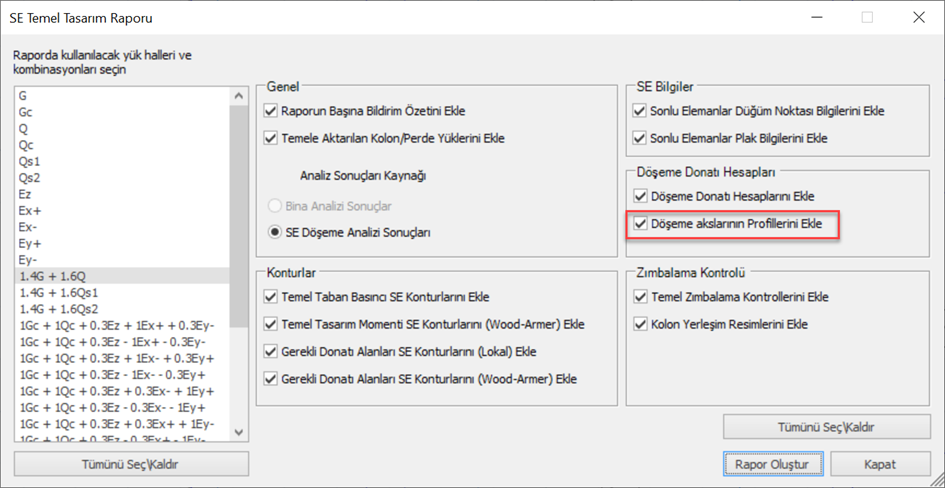

Döşeme Akslarının Profillerini Ekle
butonuna tıkladığınızda temelinize tanımlamış olduğunuz hesap akslarının
geçtiği noktalardaki deplasman ve moment diyagramlarını raporunuza
ekleyebilirsiniz.

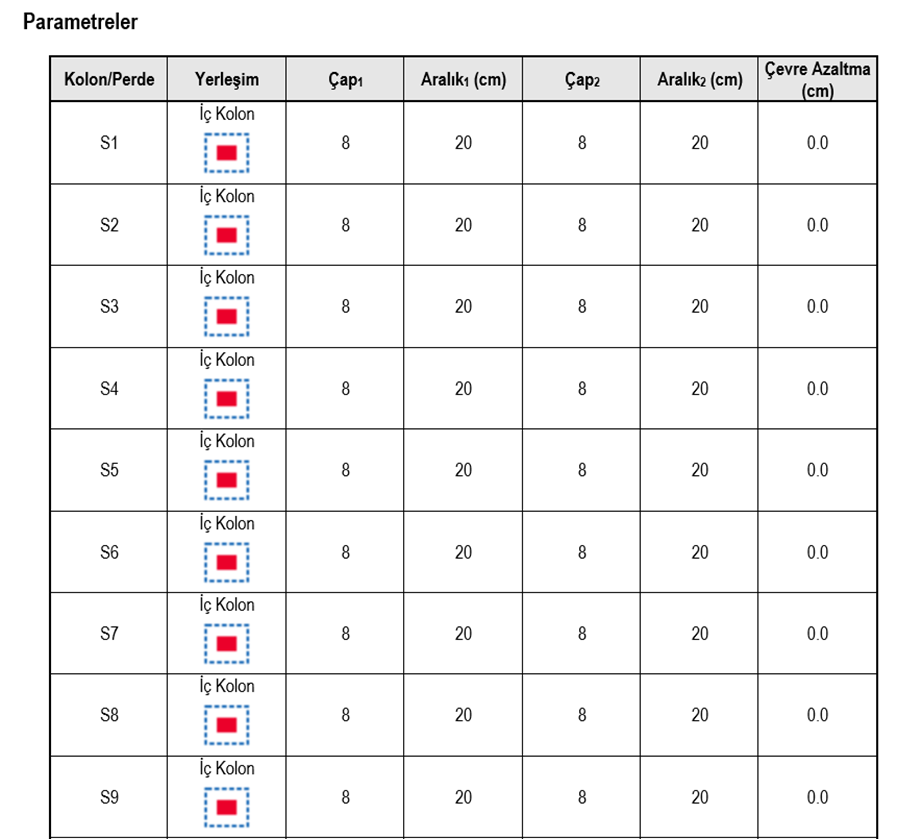

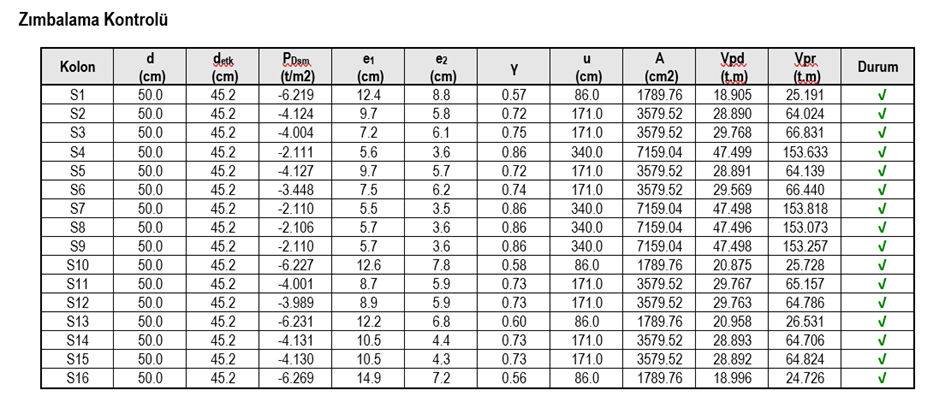

Zımbalama Kontrollerini Ekle bölümünü
işaretlediğinizde zımbalama kontrolünü yaptırdığınız temelinizin raporu
otomatik olarak radye temel hesap raporunuza eklenecektir.
![](https://destek.protayazilim.com/galleryDocuments/edbsn619e8a10a7dbe3dfbf689b5c5010e7e5c8a8cfb53b0dd9a45ade8907c4cbba035c05841d0425fe0f96dca7326fb86134?inline=true)

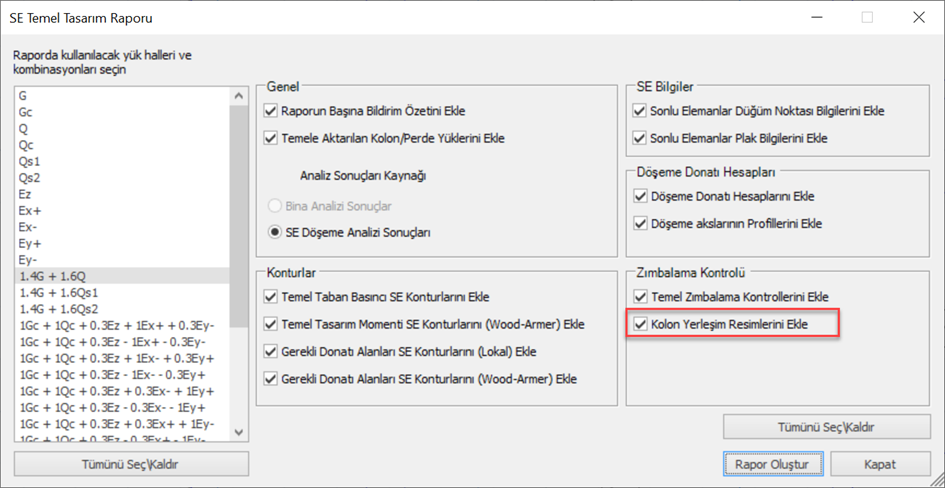

Kolon Yerleşim Resimlerini Ekle
seçeneğini işaretlediğinizde zımbalama hesabı yapmadan önce belirlemiş
olduğunuz kolon yerleşimlerinizin konumu raporunuza eklenecektir.
