ProtaStructure ile Bina Modeli Birleştirme Yöntemleri
ProtaStructure, “Bina Model Birleştirme”
menüsüyle aks sistemini veya katları farklı projeden ithal etmenize,
dilatasyonlu yapıları ortak temelde çözmenize ve farklı projeden blok ithal
etmenize imkan sağlıyor.

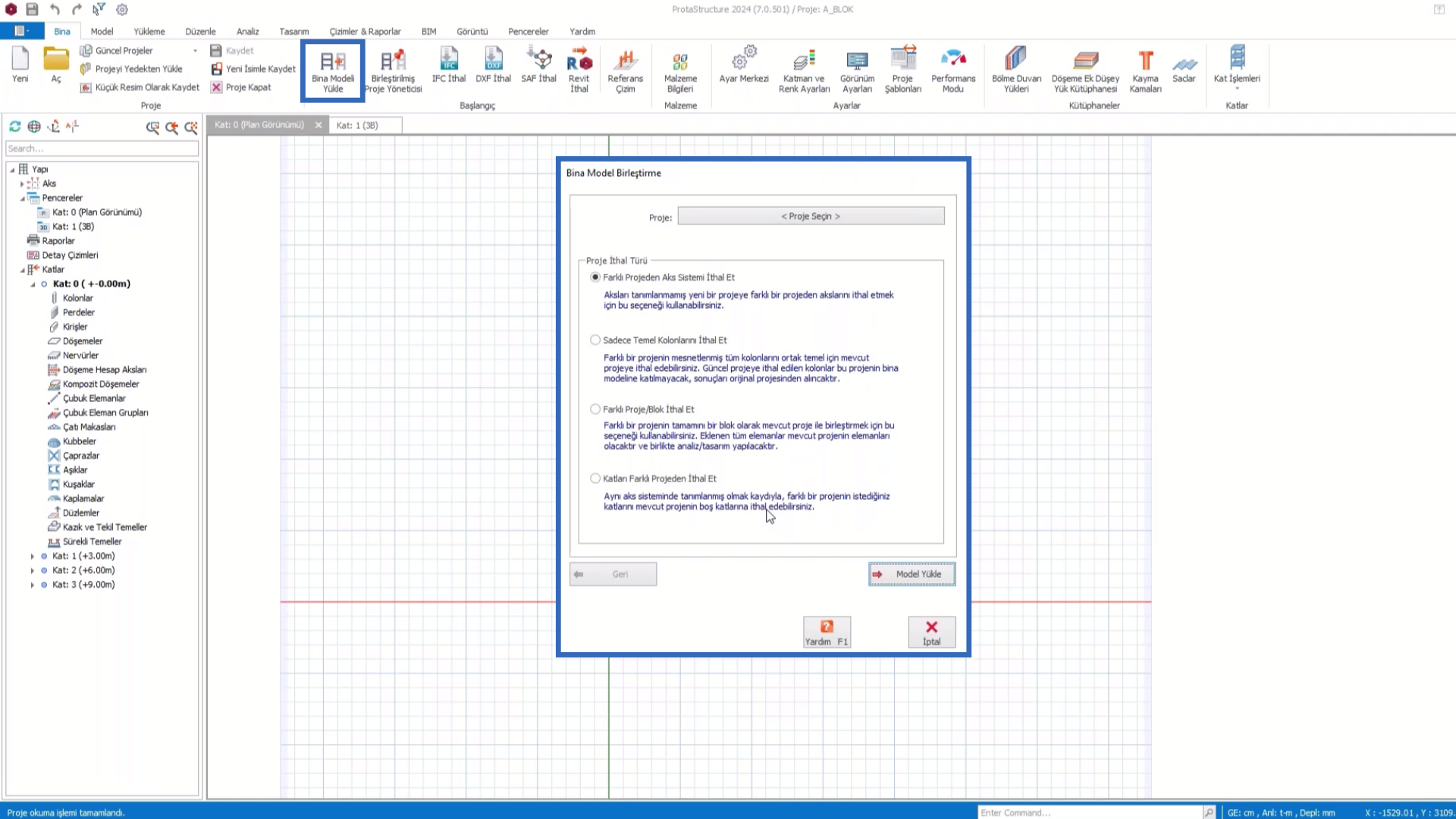

Bina Modeli Birleştirme MenüsüModelleme sürecine hızlı bir başlangıç yapmak
için daha önce başka bir proje dosyasında oluşturduğunuz aks sistemini yeniden
oluşturmak yerine doğrudan o dosyadan ithal edebilirsiniz. Menüde yer alan bir
diğer komutu kullanarak aks sisteminin yanı sıra temel kolonlarını da ithal
etmeniz mümkün.
![](https://static.zohocdn.com/zoho-desk-editor/static/images/file.png)

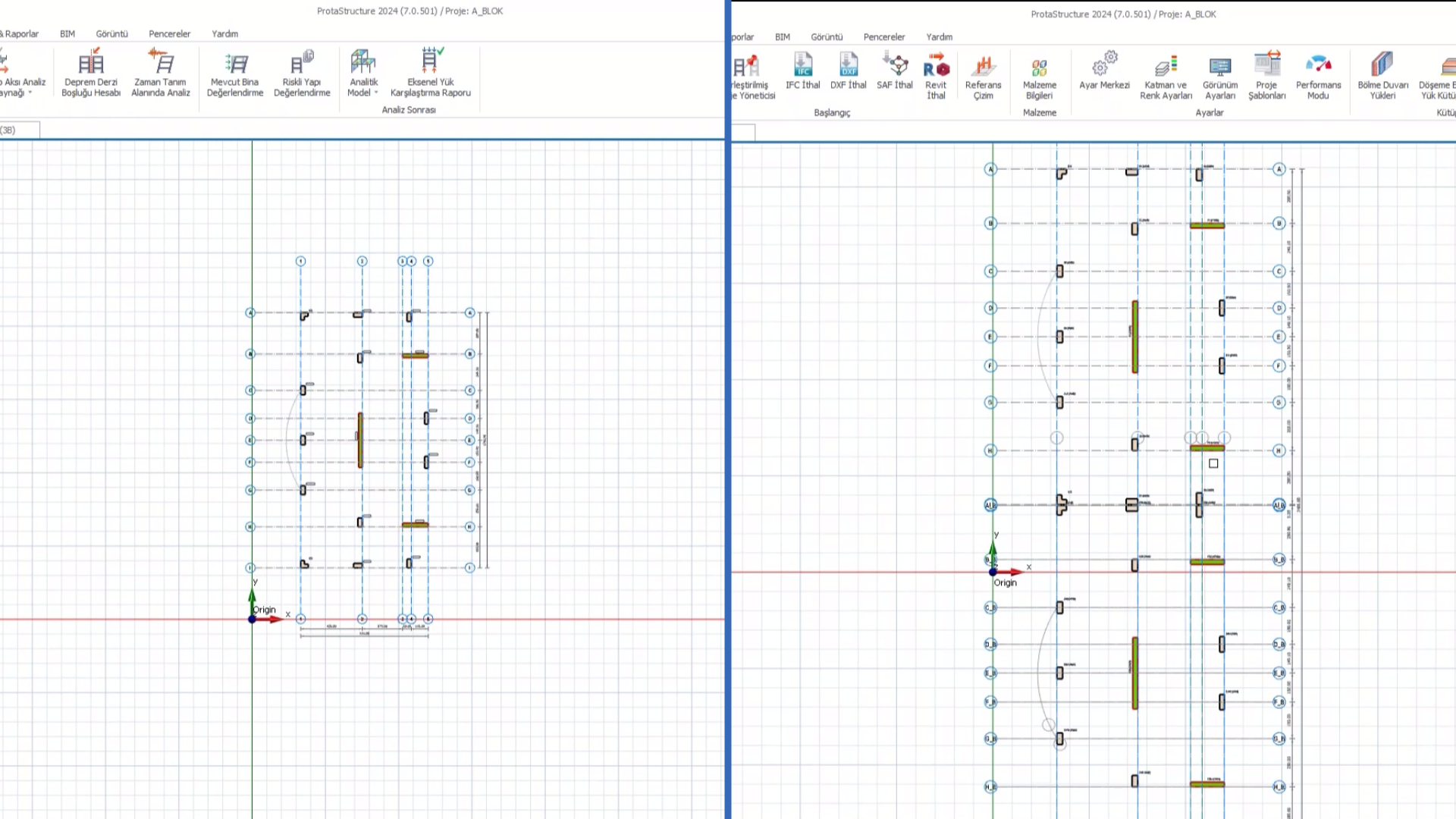

Mevcut modeliniz ile temel kolonlarını ithal
ettiğiniz modeli ortak temelde çözmek için ithal edeceğiniz modelin “Bina
Analizi”ni yaparken “Ortak temel için temele aktarılan kolon/perde sonuçlarını
kaydet” seçeneğini mutlaka işaretlemeniz gerekmektedir.

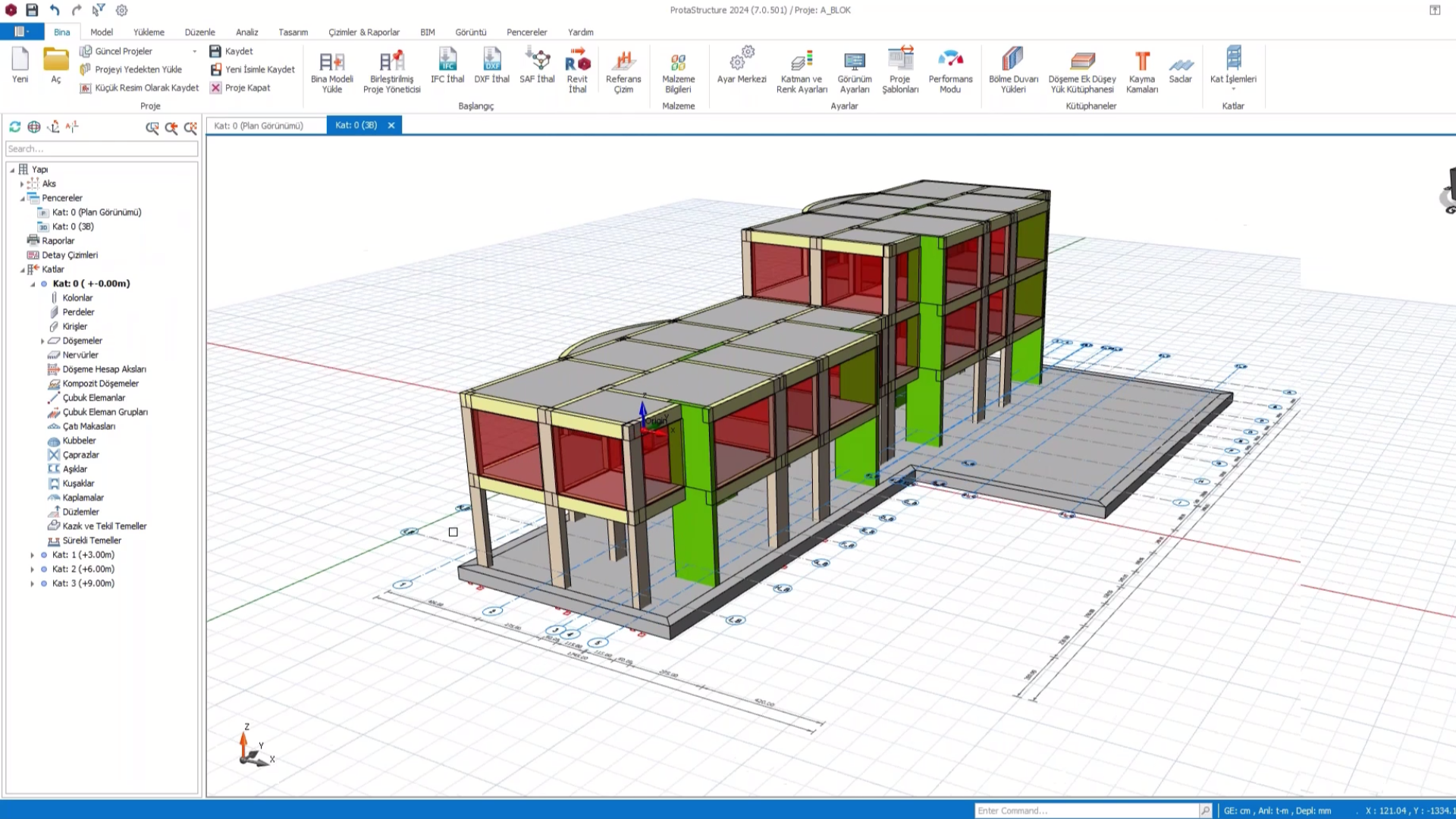

Temel Kolonlarının İthaliBina Model Birleştirme menüsünü kullanarak farklı bir projenin tamamını bir blok olarak mevcut proje ile birleştirmeniz de
mümkün! Bu işlemde eklenen tüm elemanlar mevcut projenin elemanları haline
gelecektir ve birlikte analiz edileceklerdir.
![](https://static.zohocdn.com/zoho-desk-editor/static/images/file.png)
Bir projenin tamamını bir blok olarak ithal
ettiğinizde, ithal edilen blokların temel kuvvetleri verisinin bir önceki seçenekte
olduğu gibi otomatik olarak gelmediğini unutmayın. İthal ettiğiniz blok ile
mevcut blok için bir ortak temel tasarlamak istiyorsanız önce bu blokların
tamamı için “Bina Analizi” yapmanız ve sonrasında yapı ağacından temel katını
seçerek “Temel Analizi” yapmanız gerekmektedir.

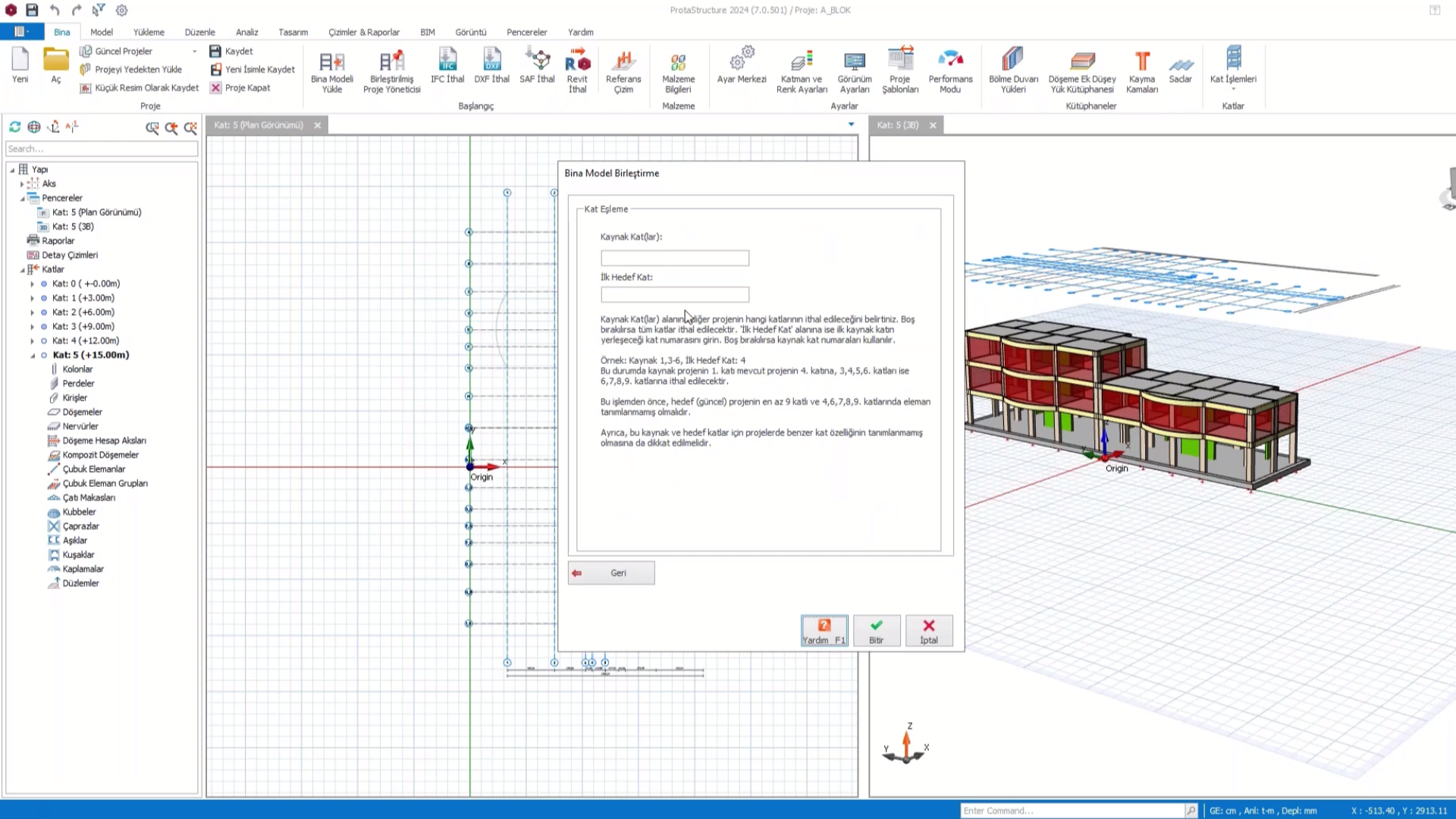

Farklı Bir Projeden Blok İthaliBina Modeli Birleştirme menüsünde yer alan son
seçeneği işaretleyerek aynı aks sisteminde tanımlanmış olmak kaydıyla, farklı bir
projenin istediğiniz katlarını mevcut projenin boş katlarına ithal edebilirsiniz.
Bu işlem için öncelikle mevcut bina modelinize yeni kat tanımlamanız
gerekmektedir. Yeni boş katları tanımladıktan sonra katların ithal edileceği
kaynak projeyi, bu projeden hangi katların ithal edileceğini ve mevcut binanızdaki
boş katları seçerek işlemi tamamlayabilirsiniz.
Farklı Projeden Kat İthaliYukarıda anlatılan süreçlerin tamamını, eğitim
videomuzda adım adım görebilirsiniz.
