Mahya Makas Bayrak Levhası Bağlantı Makrosu

Makas elemanlarının mahya noktasındaki birleşimlerini Bayrak Levhalı Mahya Bağlantı Makrosu  ile yapabiliriz.  Bu makro elemanlar arasına bir levha ekleyerek elemanların levhaya kaynaklı olarak bağlanmasını sağlar. Makro oluşturulurken temel prensip önce ana elemanların seçilmesidir.

 "Mahya Makas Bayrak Levhası Bağlantı Makrosu ",  Makro Galerisi >> Makas Bağlantıları menüsünde yer alır.

Nasıl Kullanılır :

 "Mahya Makas Bayrak Levhası Bağlantı Makrosu " nu seçiniz

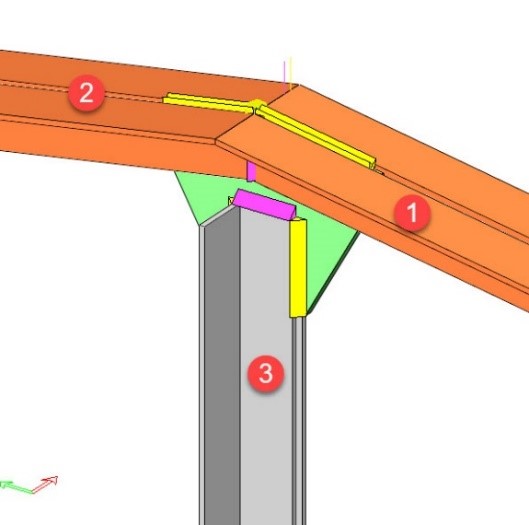

1 - 2  –   Makasın üst başlık elemanlarını seçiniz.

3 –  Mahyada bağlanan diğer düşey elemanı seçiniz.

 Başka bağlanacak eleman olmadığı için ekranda boş bir yere sağ tıklayınız.

Makrodan çıkmak için ESC tuşuna basınız..

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.

Bayrak levhasının genişliğini artırmak için makro özelliklerini açalım ve 50mm sağ ve sol yönde levhayı genişletelim.

·         Makro simgesini  çift tıklayarak bağlantı makrosunun özelliklerini açınız.

·         Alternatif olarak, bayrak levhasını seçiniz ve klavyeden “M” tuşuna basınız. Daha sonra Enter tuşuna basarak makro özellikleri penceresini açınız.

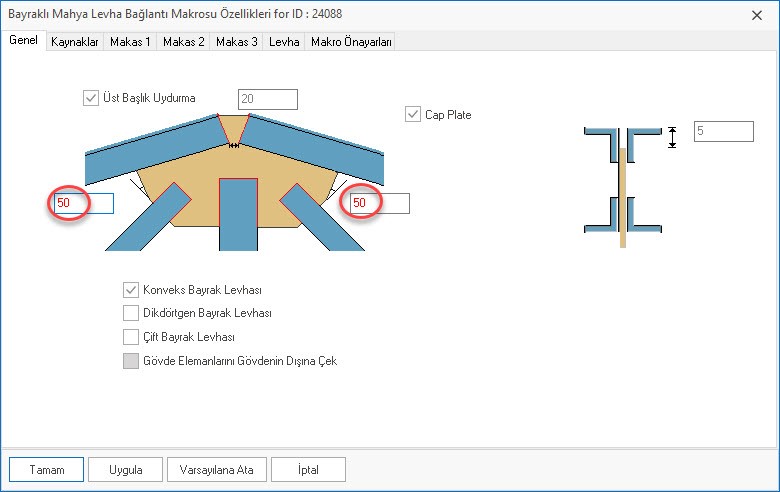

·         Resimde gösterilen alana, levha kenarının mesafesini 50 mm olarak giriniz ve Uygula düğmesine basınız.

·         Bağlantı tasarımını makroya bağlı olarak değiştirmek için özellikler penceresinden gerekli değişiklikleri yapabilirsiniz.

·         Bu makro hem kaynaklı hemde civatalı olarak teşkil edilebilir.

Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.

Makronun varsayılan ayarlarına dönmek için ise Araçlar >> Makro Varsayılanları komutu ile değişiklikleri temizleyebilirsiniz.
