Kuşak Bağlantı Makrosu

Kuşak Bağlantı Makrosu

Kuşaklar ProtaStructure'da eklenerek ProtaSteel'e aktarılır. Ayrıca kuşak komutu kullanılarak ProtaSteel'de de aşık elemanları eklenebilir.

ProtaSteel'de aşık bağlantıları  "Kuşak Bağlantı Makrosu" ile yapılabilir.

 "Kuşak Bağlantı Makrosu",  Makro Galerisi >> Aşık ve Kuşak Bağlantıları menüsünde yer alır.



Nasıl Kullanılır :

"Kuşak Bağlantı Makrosu" nu seçiniz

1  – Kuşak elemanının bağlandığı kolonu seçiniz.

2 –  Kuşak elemanı seçiniz.

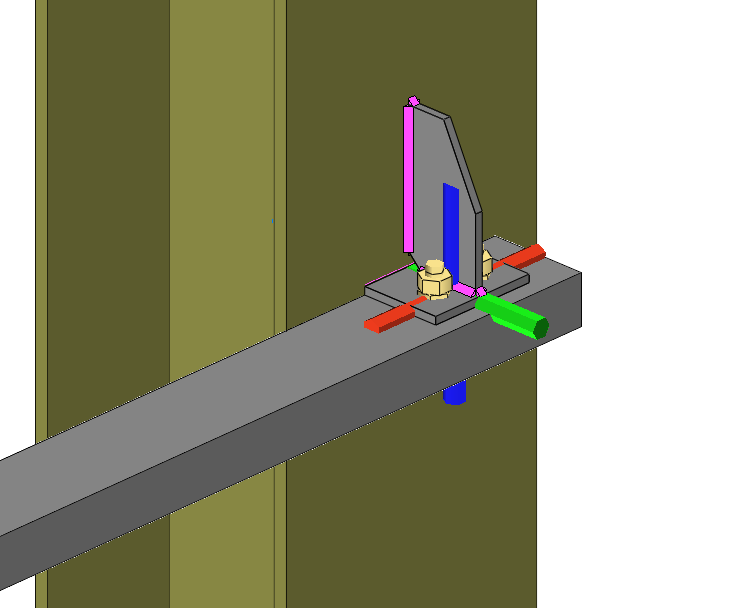

Bağlantı oluşacaktır.

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.




Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

Makro özellikleri penceresinde tüm boyutlar, civata, kaynak , plaka ayarları yapılabilir.

Kuşak özellikleri penceresinde uygulanabilir farklı bağlantı tipleri yer almaktadır.

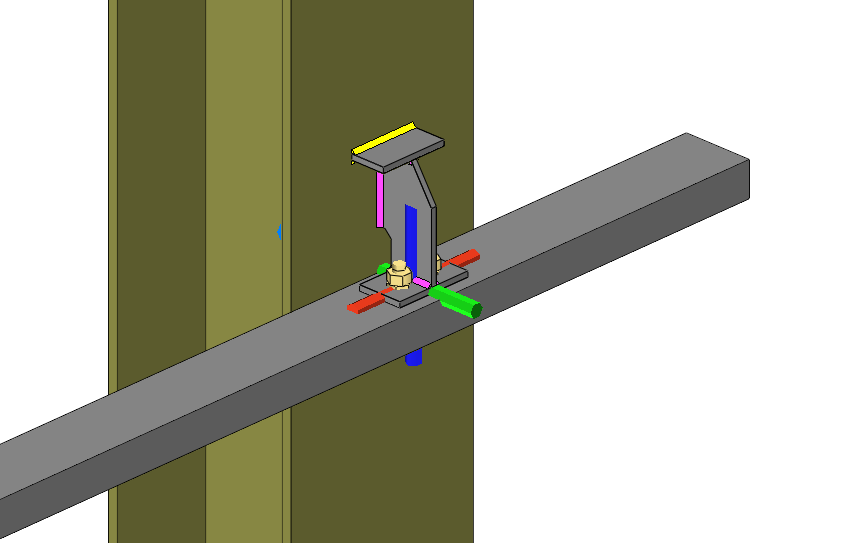

Ayrıca "ters çevir"  seçeneğini işaretleyerek bağlantının diğer yönde uygulanması da sağlanır.




Saçak tanımlanmış kuşakların bağlantıları yapılırken, kuşaklar bağlantı hizasında otomatik olarak kesilmektedir. Saçaklarda bu kısaltma işleminin yapılmaması için aşağıdali "Aşığa Ofset Uygula" seçeneğinin işaretini kaldırınız.







Aşık bağlantısına uygulanan civatalar arasındaki mesafelerin değiştirilebilmesi için , tüm ayar kutularında değer yazılmalıdır.

Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.

Makronun varsayılan ayarlarına dönmek için ise Araçlar >> Makro Varsayılanları komutu ile değişiklikleri temizleyebilirsiniz.
