ProtaSteel’de gergilerin bağlanabilmesi için elemanlar üzerinde delik açmak için “gergi çubuğu delik makrosu” kullanılır.

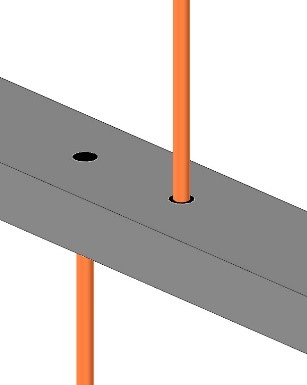

Bir aşık yada kuşak üzerinde tanımlanan gergi elemanlarının denk geldiği noktalarda delik açmak için, makronun varsayılanları kullanılabilir. Makro varsayılanında “çalışma noktaları ile” işaretlidir.

Gergi çubuğu delikleri oluşturmak için;

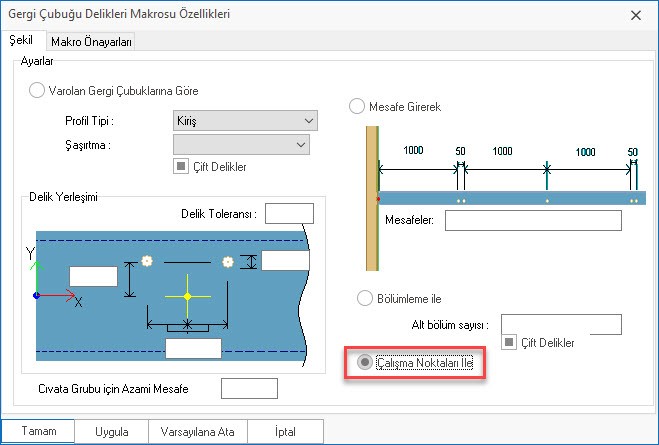

Delik makrosunun özellikler penceresini açmak için, deliği seçin ve M+Enter ‘ı tuşlayın. Makro varsayılan ayarları "çalışma noktaları ile" olarak ayarlıdır. Bu ayar gergi çubuklarının denk geldiği noktaları temsil eder.

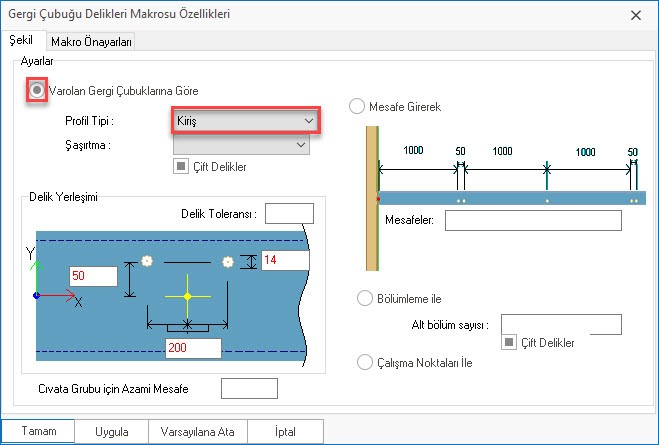

Aşık ve kuşaklar dışındaki elemanlarda da gergi deliği oluşurulabilir. Farklı elemanlarda gergi deliği oluşturmak için öncelikle makro kütüphanesindeki gergi deliği makrosu üzerinde sağ tıklayarak makro özellkleri penceresi açılır. Açılan özellikler penceresinde “varolan gergi çubuklarına göre” işaretlenerek delik oluşturulacak eleman tipi seçilir.

Örneğin “kiriş” seçimi yapalım.

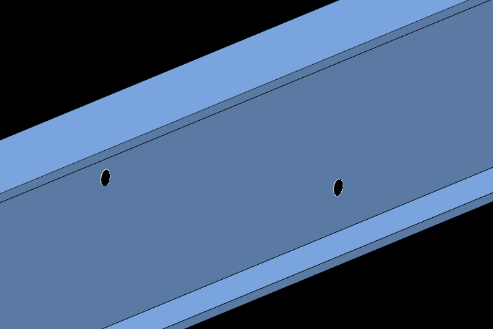

·         Delik yerleşimi görseli üzerindeki bölüme delik çapını 14mm olarak, delik toleransını 2mm (toplam delik çapı 16mm çizilir)

·         Deliğın profil merkez çizgisine mesafesini 50mm, delikler arasındaki yatay mesafeyi de 200mm olarak belirleyelim.

·         Daha sonra “varsayılana ata” seçeneğini işaretleyelim. Böylece makronun varsayılan ayarlarını değiştirmiş olduk.



Birden fazla delik grubu oluşturmak için ise mesafe girerek yada grup sayısı belirterek işlem yapılabilir.

Örneğin,

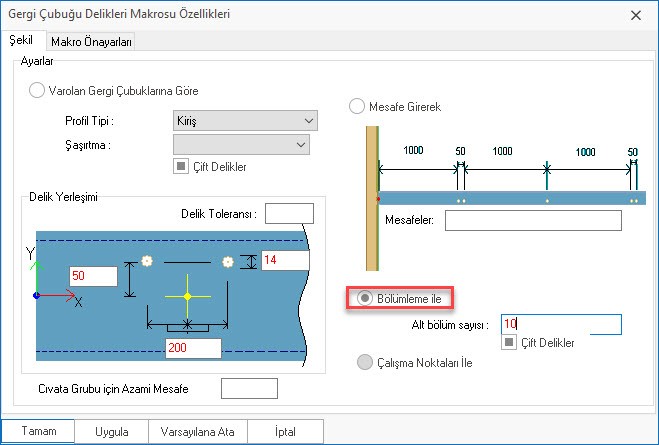

·         Bir kiriş üzerinde bir grup için delik ayarları yapıldıktan sonra “bölümleme ile” seçeneğiniz işaretleyiniz.

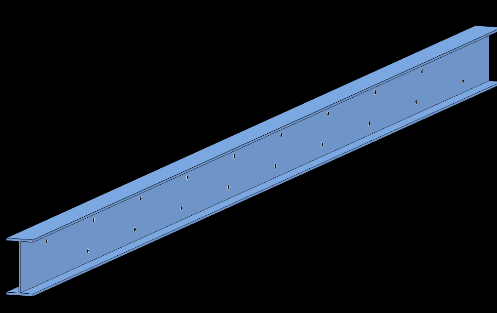

·         “Alt Bölüm Sayısı”na “10” yazınız. Böylece kiriş üzerinde parametreleri belirlenen delik grubundan 10 adet oluşturulacak şekilde eşit aralıklar ile dağılım yapılır.
