Gergi Çubuğu Bağlantı Makrosu

ProtaSteel’de aşık ve kuşaklara bağlanan gergi çubuklarının bağlantıları için delik açma işleminin yanı sıra  "Gergi Çubuğu Bağlantı Makrosu" da kullanılabilir.

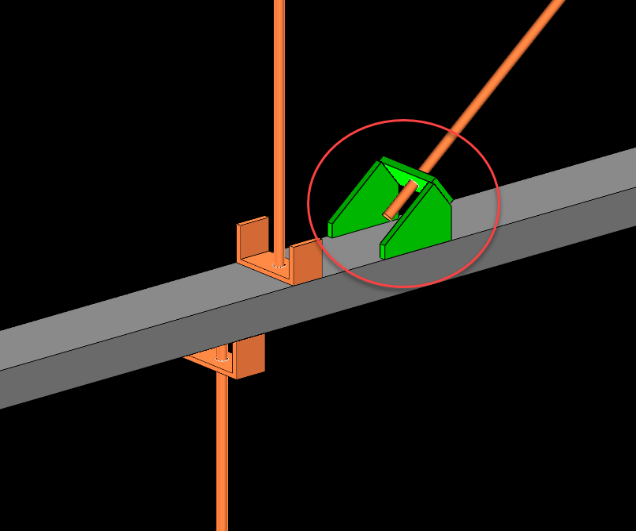

Bu makro aşık ve kuşaklara dik ve eğik bağlanan gergi elemanlarının bağlantıları için kullanılabilir.  Makro özellikleri değiştirilerek farklı bağlantı tipleri uygulanabilir. Aşağıda farklı tipte oluşturulabilecek bağlantılar gösterilmiştir.

"Gergi Çubuğu Bağlantı Makrosu",  Makro Galerisi >> Yardımcı Çelikler menüsünde yer alır.

Nasıl Kullanılır :

"Gergi Çubuğu Bağlantı Makrosu" nu seçiniz

1  – Gerginin bağlandığı elemanı seçiniz.

2 –  Gergi Elemanı seçiniz.

Bağlantı oluşacaktır.

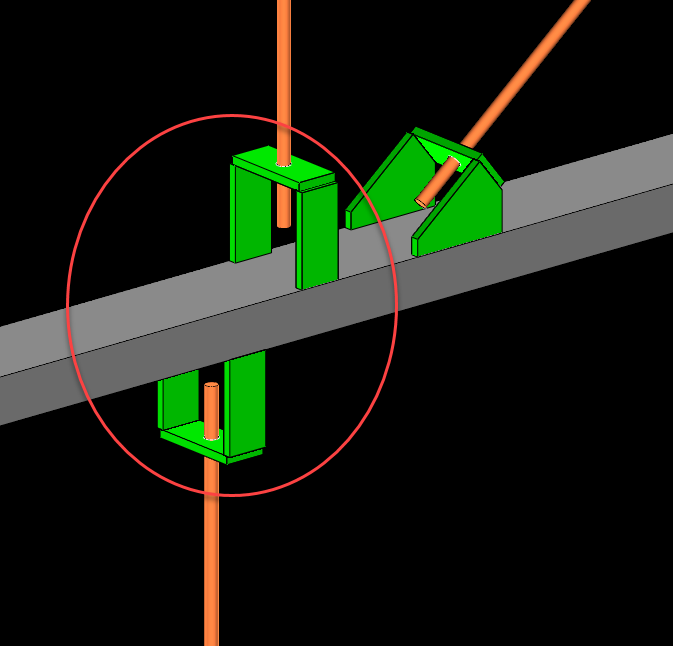

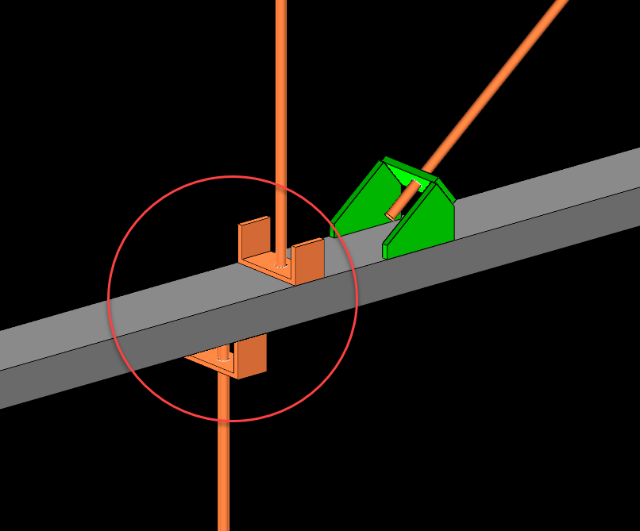

Aşağıda farklı tiplerde uygulanabilen gergi çubuğu bağlantıları gösterilmiştir. Bu özellikler makro özellikleri penceresinden değiştirilebilir.

Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.









Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.

Makronun varsayılan ayarlarına dönmek için ise Araçlar >> Makro Varsayılanları komutu ile değişiklikleri temizleyebilirsiniz.
