Flanş Levha Moment Bağlantısı

ProtaSteel'de kiriş - kolon bağlantıları "Flanş Levha Moment Bağlantı Makrosu" ile yapılabilir. Bu bağlantı bir ankastre bağlantı tipidir ve bağlantı tasarımını otomatik olarak yaparak hesap raporu oluşturabilir. Makro içerisinde yapılan değişikliklere bağlı olarak tasarım sonucunu güncelleyebilir.

Flanş levha moment bağlantı makrosu I kesitli kolonun hem güçlü, hem de zayıf ekseninden bağlantı sağlayabilir.

Flanş Levha Moment Bağlantı Makrosu,  Makro Galerisi >> Kolon - Kiriş Bağlantıları menüsünde yer alır.

Nasıl Kullanılır :

Flanş Levha Moment Bağlantı Makrosu'nu seçiniz

1  – Kolon'u seçiniz.

2 –  Kiriş'i seçiniz. Aynı doğrltuda bir kiriş daha varsa o kirişi de seçiniz, yok ise sağ tıklayınız ve seçim adımı atlayınız.

Bağlantı oluşacaktır.

Zayıf doğrultuda bağlantı oluşturmak için de aynı işlem sırası takip edilir.

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.

Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

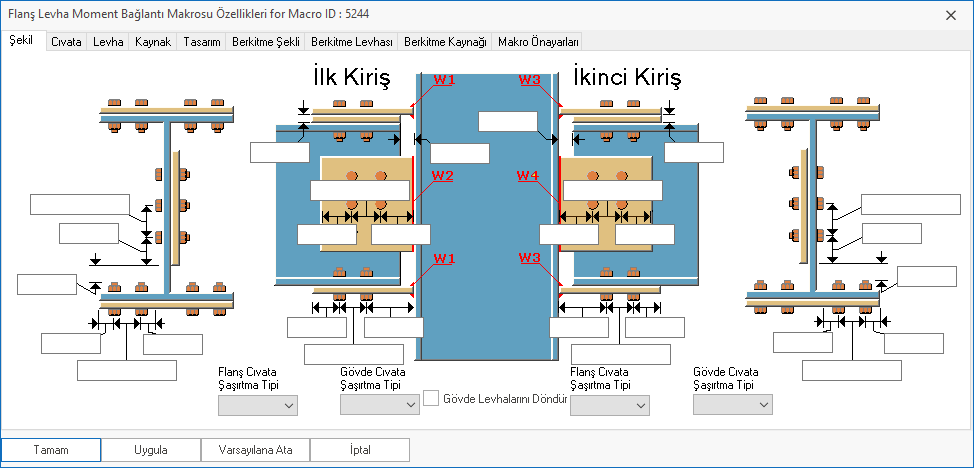

Makro özellikle penceresinde gusenin boyutları, civata, kaynak , plaka ayarları yapılabilir.

Aynı noktaya uygulanmış iki makronun süreklilik levhaları birbiri ile çakışabilir. Bu durumda makrolardan birinin özellik penceresinde eklenen berkitmelerden bir kaçının seçimi iptal edilmelidir.

Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.
