Doğrudan Kaynaklı Bağlantı

ProtaSteel'de kiriş - kolon bağlantıları "Doğrudan Kaynaklı Bağlantı Makrosu" ile yapılabilir. Bu bağlantı bir ankastre bağlantı tipidir ve bağlantı tasarımını otomatik olarak yaparak hesap raporu oluşturabilir. Makro içerisinde yapılan değişikliklere bağlı olarak tasarım sonucunu güncelleyebilir.

Doğrudan Kaynaklı Bağlantı makrosu ikiz profiller (2L, 2UNP vb.) dışındaki tüm kesit tiplerini ve kolon, kiriş, yatay çapraz, düşey çaprazlar elemanları destekler.

Kolonun hem güçlü yönünden hem de zayıf yönünde bu bağlantı yapılabilir.

 "Doğrudan Kaynaklı Bağlantı Makrosu",  Makro Galerisi >> Kolon - Kiriş Bağlantıları menüsünde yer alır.

Nasıl Kullanılır :

 "Doğrudan Kaynaklı Bağlantı Makrosu"'nu seçiniz

1  – Bağlantı noktasına gelen kirişi seçiniz.

2 –  Kolonu seçiniz. Aynı doğrultuda birden fazla eleman varsa o elemanları da seçiniz.

Bağlantı oluşacaktır.

Zayıf doğrultuda bağlantı oluşturmak için de aynı işlem sırası takip edilir.

Mavi şeffaf bir kutu ile gösterilen otomatik kesim nesnesi "görünürlük"  ayarlarından açılıp kapatılabilir.

Bağlantılar; levha, cıvata ve kaynaklardan oluşur. Bağlantıyı oluşturan tüm nesnelerin kendine özgü özellikleri vardır. Bu nesneler makrodan bağımsız olarak seçilebilir, silinebilir veya değiştirilebilir.  Çift-Tıklamayla nesne özellikleri açılır.

Bağlantı makrosu, makro simgesi    ile temsil edilir. Makro simgesinin üzerine çift tıklayarak yada makroyu oluşturan herhangi bir elemanı seçip (civata, plaka, kaynak, kesme nesnesi..) M+ENTER 'a basarak makroya ait tüm özellikler değiştirilebilir. Bağlantıyı oluşturan tüm nesneler yeni duruma göre kendilerini otomatik olarak ayarlayacaktır.

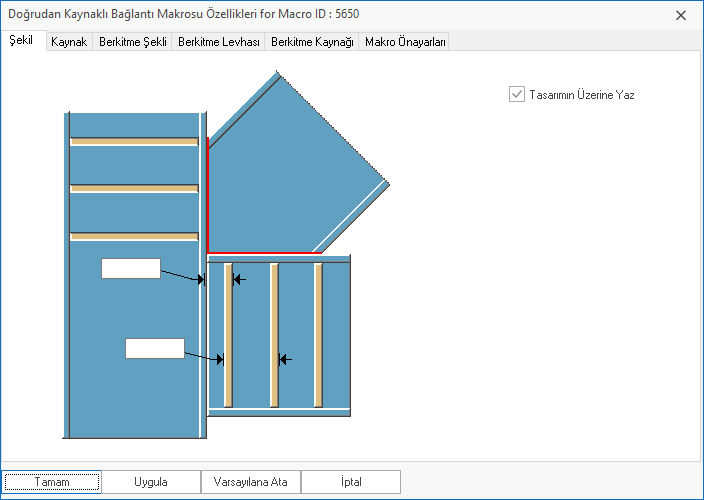

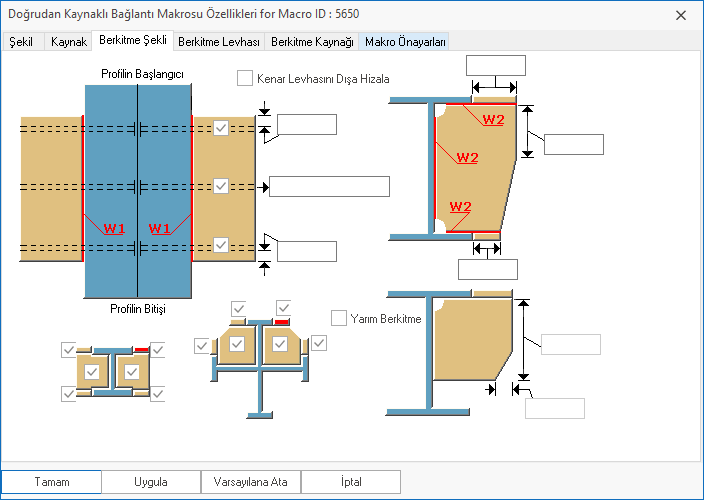

Makro özellikle penceresinde gusenin boyutları, civata, kaynak , plaka ayarları yapılabilir.

Aynı noktaya uygulanmış iki makronun süreklilik levhaları birbiri ile çakışabilir. Bu durumda makrolardan birinin özellik penceresinde eklenen berkitmelerden bir kaçının seçimi iptal edilmelidir.

Makro özellikleri "Makro Önayarlar" bölümüne kaydedilerek farklı bağlantı noktalarında da kullanılabilir.
